變壓器參數表,（單相/三相）DG/SG系列干式變壓器參數說明

變壓器參數表 由臺州力威電源科技有限公司提供，DG、SG系列干式變壓器、為戶內空氣自冷式，適用于交流50Hz/60Hz、電壓1000V及1000V以下的電路中，作為各類機床、機械設備等一般電器的控制電源、局部照明及指示電源，也可作為小型動力電源用。

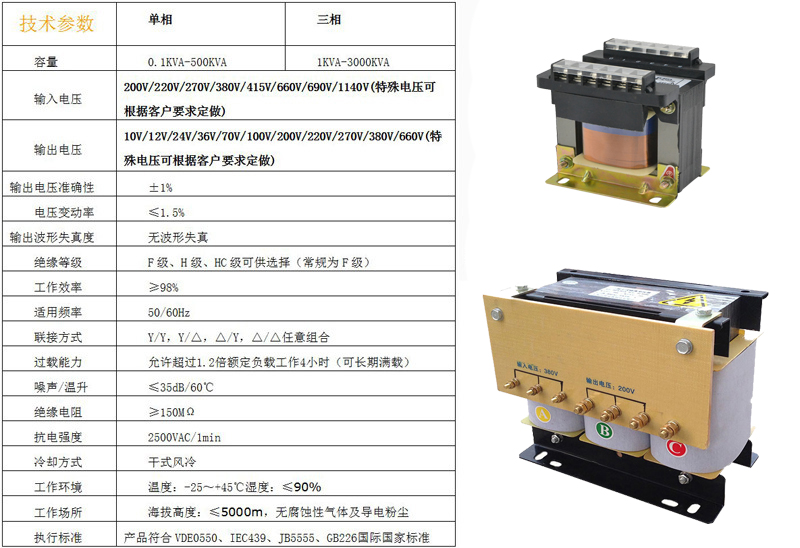

符合標準：Q/ZT525。（上圖）為 DG/SG系列單相、三相干式變壓器參數說明。

DG、SG系列單相、三相干式變壓器可制成開啟式或防護式，具有損耗低、噪聲小、防火性能好和不污染環境等優點。其中防護式是采用鋼板加工成箱殼，變壓器在箱殼內部，箱殼外有進出線孔，以便安裝電源線路。另外，防護式可按用戶要求增加電壓電流監控儀表，80kVA及以上大容量的還可增加軸流散熱風機，也可增加轉向輪以便移動。

干式變壓器廣泛用于局部照明、高層建筑、機場，碼頭CNC機械設備等場所，簡單的說干式變壓器就是指鐵芯和繞組不浸漬在絕緣油中的變壓器。冷卻方式分為自然空氣冷卻（AN）和強迫空氣冷卻（AF）。自然空冷時，變壓器可在額定容量下長期連續運行。強迫風冷時，變壓器輸出容量可提高50%.適用于斷續過負荷運行，或應急事故過負荷運行；由于過負荷時負載損耗和阻抗電壓增幅較大，處于非經濟運行狀態，故不應使其處于長時間連續過負荷運行。

干式變壓器有以下型號：

①按電壓等級分：1000KV，750KV，500KV，330KV，220KV，110KV，66KV，35KV，20KV，10KV，6KV，0.66KV，0.38KV，0.22KV等。
②按絕緣散熱介質分：干式變壓器，油浸式變壓器，其中干式變壓器又分為：SCB環氧樹脂澆注干式變壓器和SGB10非包封H級絕緣干式變壓器。
③按鐵芯結構材質分：硅鋼疊片變壓器，硅鋼卷鐵芯變壓器，非晶合金鐵芯變壓器。
④按設計節能序列分：SG，SJ，S7，S9，S11，S13，S15.
⑤按相數分：?jiǎn)蜗嘧儔浩?，三相變壓器?br/>⑥按容量來說國現在變壓器的額定容量是3KVA，5KVA，10KVA，15KVA，20KVA，25KVA，30KVA，40KVA，50KVA，80KVA，100KVA，125KVA，160KVA，200KVA，250KVA，315KVA，400KVA，500KVA，630KVA，800KVA，1000KVA，1250KVA，1600KVA，2000KVA，2500KVA，3150KVA，4000KVA，5000KVA等。
