接觸式調壓器：單相和三相調壓器的原理與應用

調壓器就是匝數比連續可調的自耦變壓器,當調壓器電刷借助于手輪主軸和刷架的作用，沿線圈的磨光表面滑動時，就可連續地改變匝數比，從而使輸出電壓平滑地從零調節到大值。接觸式調壓器的單相和三相類型在原理上是"個體"與"團隊"的關系，單相是單個自耦變壓器調壓，三相則是三個單相調壓器的協同工作，兩者都通過滑動觸頭實現電壓連續調節，但應用場景因功率需求而不同。

?? 單相接觸式調壓器：單個"環形線圈+滑動觸頭"的組合

• 原理：單相220V電壓接入環形線圈兩端，碳刷觸頭沿線圈表面旋轉，改變與零線之間的匝數比例，輸出0~250V可調電壓，鐵芯為單柱式或環形，結構像"可旋轉的線繞電位器"。

• 應用：實驗室小功率設備（如1kVA調壓器給電子管功放供電）、家用電器測試（給冰箱壓縮機調壓測啟動特性）、單相電機調速（縫紉機、小型水泵），功率通常≤5kVA，體積如微波爐大小，接線簡單（火線進線圈兩端、零線接滑動觸頭）。

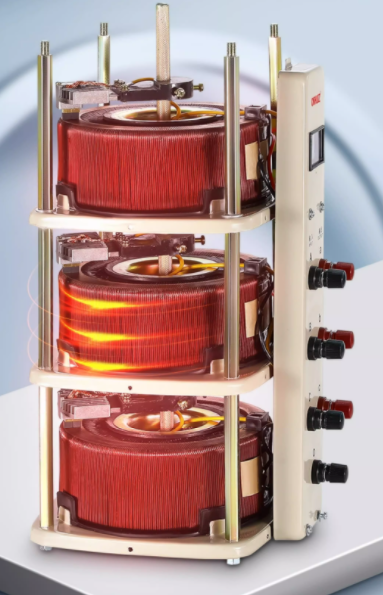

?? 三相接觸式調壓器：三個單相調壓器的"機械聯動"

• 原理：由三個結構相同的單相調壓器組成，三個環形線圈分別接三相380V電源（A/B/C相），三個滑動觸頭通過同一根傳動軸機械聯動，確保三相電壓調節同步（相位差始終120°），避免輸出電壓不平衡燒毀三相電機，鐵芯為三個獨立環形或三柱式整體結構。

• 應用：工業大功率設備（如10kVA調壓器給三相異步電機供電）、機床設備調試（數控機床主軸電壓測試）、三相加熱爐溫控（通過調壓改變加熱功率），功率通常≥3kVA，需三相四線制供電，外殼有散熱孔和電壓指示盤，部分帶電動驅動裝置實現遠程控制。

?? 核心差異：從"單個調節"到"同步協同"

• 單相：單線圈獨立調節，輸出單相交流電，適合220V小功率場景，價格便宜（1kVA約200元），重量輕（約5kg）。

• 三相：三線圈機械聯動調節，輸出對稱三相電，適合380V大功率設備，價格是同功率單相的2.5~3倍（3kVA約1500元），重量≥15kg，需專業電工接線（區分相序）。

?? 選型口訣："看電壓、算功率、辨相數"

• 家用/實驗室220V設備→單相調壓器（功率=設備功率×1.5）。

• 工廠380V電機/設備→三相調壓器（功率=設備總功率×2.0，留更大余量）。

• 關鍵提醒：三相調壓器若缺一相或觸頭接觸不良，會導致輸出電壓嚴重不平衡，瞬間燒毀三相電機（維修成本是調壓器的3~5倍）。
