干式變壓器規格型號有哪些

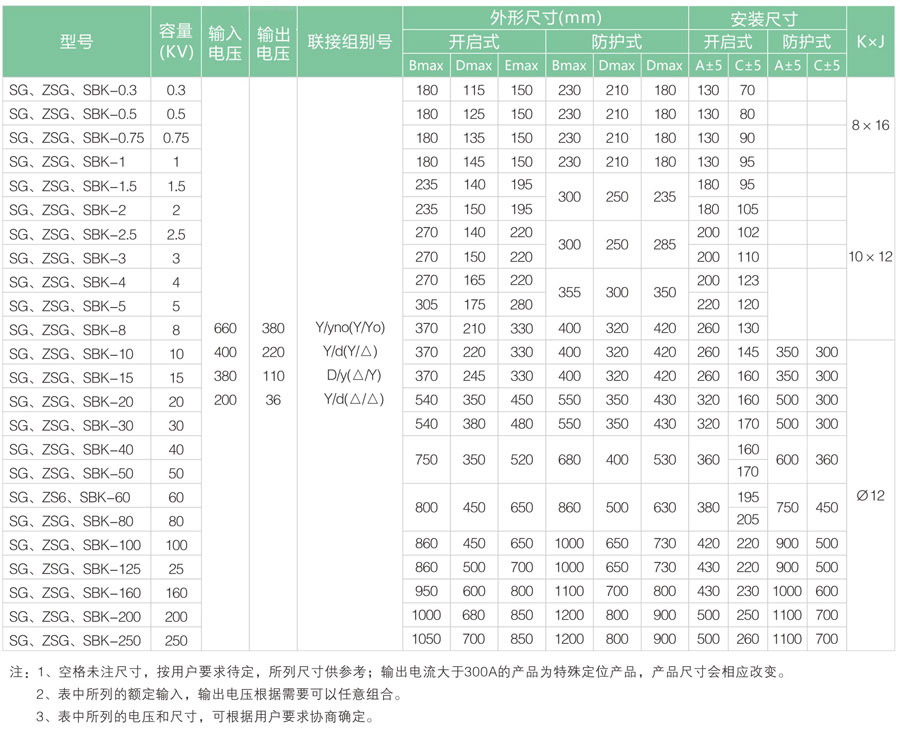

變壓器規格型號多種多樣，每一種規格型號都有不同的含義，那么變壓器規格型號到底有哪些呢？我們今天就一起來看一下常用低壓干式變壓器的規格型號（如圖一），以及變壓器型號字母含義的意義（如圖三）。

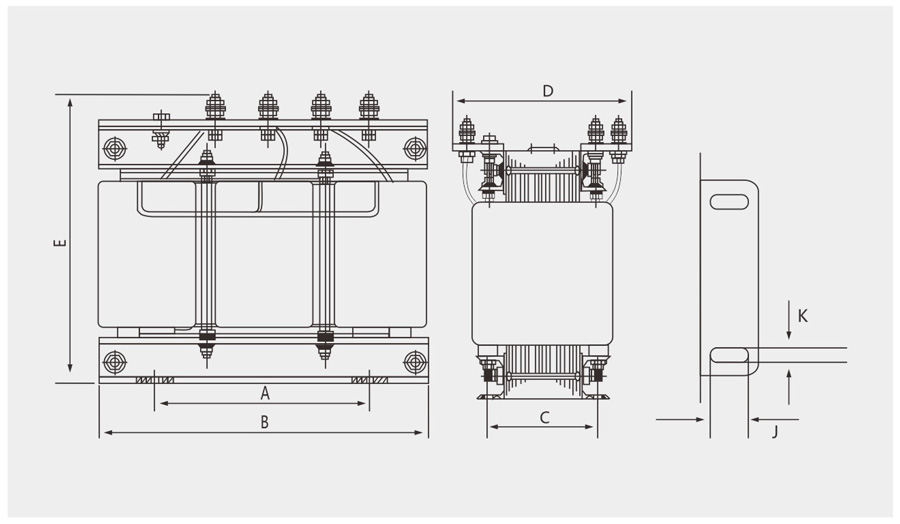

變壓器外形及安裝尺寸

變壓器型號字母含義圖

變壓器的型號分兩部分，前一部分字母代表變壓器的類別、結構、特征和用途，后部分數字代表產品的額定容量和高壓繞組的額定電壓等級，其型號中的字母所代表的含義如下：

第一位字母表示變壓器的類別，Z表示自耦變壓器，沒有默認是隔離變壓器。

第二位字母表示變壓器的相數，D表示單相；S表示三相

第三位字母表示變壓器的性質，G表示干式變壓器；BK表示控制變壓器。
