變壓器（Transformer）是利用電磁感應的原理來改變交流電壓的裝置，主要構件是初級線圈、次級線圈和鐵芯（磁芯）。主要功能有：電壓變換、電流變換、阻抗變換、隔離、穩壓（磁飽和變壓器）等。按用途可以分為：電力變壓器和特殊變壓器（電爐變、整流變、工頻試驗變壓器、調壓器、礦用變、音頻變壓器、中頻變壓器、高頻變壓器、沖擊變壓器、儀用變壓器、電子變壓器、電抗器、互感器等）。電路符號常用T當作編號的開頭。
變壓器的型號通常由表示相數、冷卻方式、調壓方式、繞組線芯等材料的符號，以及變壓器容量、額定電壓、繞組連接方式組成。

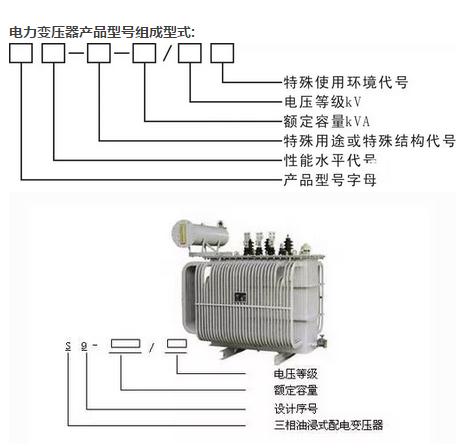

電力變壓器產品型號組成型式：
電力變壓器產品型號字母排列順序及涵義如下：
1、繞組耦合方式
獨立：不標
自“耦”：O
2、相數
“單”相：D
“三”相：S
3、繞組外絕緣介質
變壓器油：不標
空氣（“干”式）：G
“氣”體：Q
“成”型固體澆注式：C
“成”型固體包“繞”式：CR
高“燃”點油：R
植“物”油：W
4、絕緣耐熱等級
油浸式A級：不標
油浸式E級：（E）
油浸式B級：（B）
油浸式F級：（F）
油浸式H級：（H）
油浸式絕緣系統溫度為200度：（D）
油浸式絕緣系統溫度為220度：（C）
干式E級：（E）
干式B級：（B）
干式F級：不標
干式H級：（H）
干式絕緣系統溫度為200度：（D）
干式絕緣系統溫度為220度：（C）
5、冷卻裝置種類
自然循環冷卻裝置：不標
“風”冷卻器：F
“水”冷卻器：S
6、油循環方式
自然循環：不標
強“迫”循環：P
7、繞組數
雙繞組：不標
“三”繞組：S
“分”裂繞組：F
8、調壓方式
無勵磁調壓：不標
有“載”調壓：Z
9、線圈導線材質
銅線：不標
銅“箔”：B
“鋁”線：L
“鋁箔”：LB
“銅鋁”復合：TL
“電纜”：DL
10、鐵心材質
電工鋼片：不標
非晶“合”金：H
11、特殊用途或特殊結構
“密”封式：M
“起”動用：Q
防雷“保”護用：B
“調”容用：T
電“纜”引出：L
“隔”離用：G
電“容補”償用：RB
“油”田動力照明用：Y
發電“廠”和變電所用：CY
全“絕”緣：J
同步電機“勵磁”用：LC
“地”下用：D
“風”力發電用：F
三相組“合”式：H
“解體”運輸：JT
卷（“繞”）鐵心一般結構：R
卷（“繞”）鐵心“立”體結構：RL
注：
“絕緣耐熱等級”的字母表示應用括號括上， 混合絕緣應用字母“M”連同所采用的最高絕緣耐熱等級所對應的字母共同表示。
如不是特殊用途或特殊結構，不用表示。
對于同時具有兩種及以上特殊用途或特殊結構的產品，其字母之間用“·”隔開。
例如，“SCB10——1000/10”的含義：
表示一臺三相、澆注式、自冷、雙繞組、無勵磁調壓、銅箔、損耗水平代號為“10”、1000kVA、10kV級干式電力變壓器。
例如，“S10-M·R-400/10”的含義：
表示一臺三相、油浸式、自冷、雙繞組、無勵磁調壓、銅導線、一般卷鐵心結構、損耗水平代號為“10”、400kVA、10kV級密封式電力變壓器。
再比如，“SFSZ9-31500/110”的含義：
表示一臺三相、油浸式、風冷、三繞組、有載調壓、銅導線、損耗水平代號為“9”、31500kVA、110kV級電力變壓器。
變壓器的型號太多了
變壓器的型號由：變壓器繞組數+相數+冷卻方式+是否強迫油循環+有載或無載調壓+設計序號+“-”+容量+高壓側額定電壓組成。
如：SFPZ9-120000/110
指的是三相（雙繞組變壓器省略繞組數，如果是三繞則前面還有個S）雙繞組強迫油循環風冷有載調壓，設計序號為9，容量為120000KVA，高壓側額定電壓為110KV的變壓器。
插播廣告（如有不適自行離開，如有需要繼續往下看，如有訂貨歡迎來電，力威宗旨 —— 給我們一分信任，還您百分滿意）

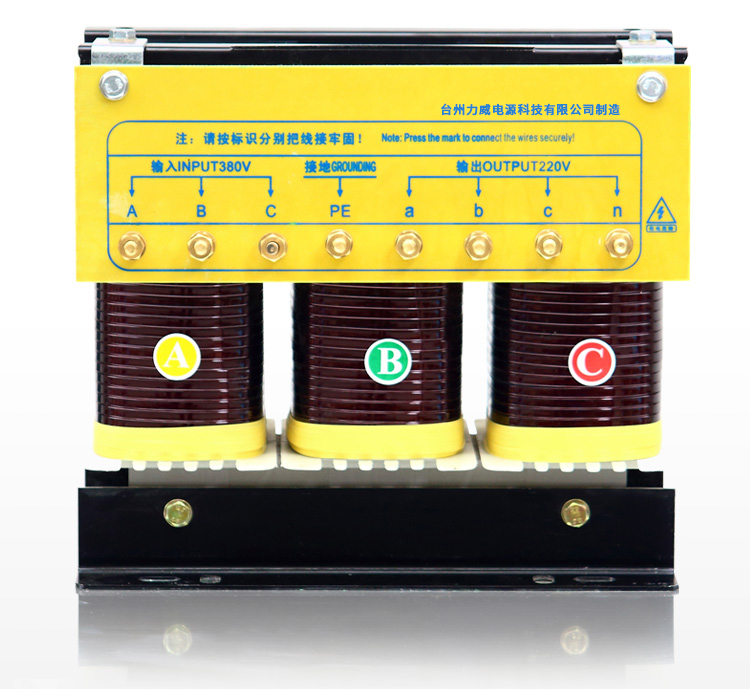

本公司生產的SG系列三相干式變壓器主要用于各種高低壓成套電氣、進出口設備、精密設備等行業設備的控制電力、電源之用。具有體積小、重量輕、維護簡單、運行可靠等優點。依據JB/T9646-1999、GB19212.5-2006、GB1094.11-2007為生產標準，保證產品出廠合格。
臺州力威科技教您變壓器規格型號怎么看 (如何識別)
1. SG-3/0.5額定容量是3，一般空載損耗為80（w），電流如果空載的話，就浪費14%，如果運行中所損耗是溫度達到115度時所產生的損耗為115（w），三相變壓器即使發生短路，就會有3.5%阻抗力度，給大家介紹下公司產品三相變壓器本體的尺寸為240*130*230，重量大約36KG，如果在加上外殼（尺寸為400*260*380）重量，那么總重量就有50KG。
2. SG-2500/0.5額定容量是2500，一般空載損耗為4600（w），電流如果空載的話，就浪費0.8%，如果運行中所損耗是溫度達到115度時所產生的損耗為18135（w），三相變壓器即使發生短路，就會有6%阻抗力度，給大家介紹下公司產品三相變壓器本體的尺寸為1650*1150*1700，重量大約4450KG，如果在加上外殼（尺寸為2000*1300*1900）重量，那么總重量就有4900KG。
另外，變壓器區分還有以下分類：
按相數可分為：單相、三相；
按功能可分為：隔離、自藕。
主要用作交流電源電壓變換、負載與電源隔離，適用于各種性質的負載。凡需要交流電壓轉化的電器設備，均可使用本產品。設計的電壓等級為1000V以下，頻率為50Hz或者60Hz。耐溫等級主要有B級（130℃）、F級（155℃）、H級（180℃），可根據要求訂制。我廠常規產品為B級絕緣。
主要產品電壓等級為：
輸入：三相 480V、440V、420V、400V、380V、360V；
輸出：三相 1140V、660V、410V、380V、220V、208V、200V、190V、173V、120V、110V、100V；
單相 220V、200V、127V、120V、110V、100V、36V、24V等。
相信大家看在這里，對變壓器規格型號怎么看 (如何識別)有一定的了解，如果沒有適合你的規格型號，那么放心，公司還會提供應客戶要求所定制的不同容量的單相、三相變壓器，如有感興趣的客戶，歡迎撥打400電話咨詢。如需特殊電壓規格請與我廠聯系訂做。
