變壓器電壓低怎么調？附調壓示意圖

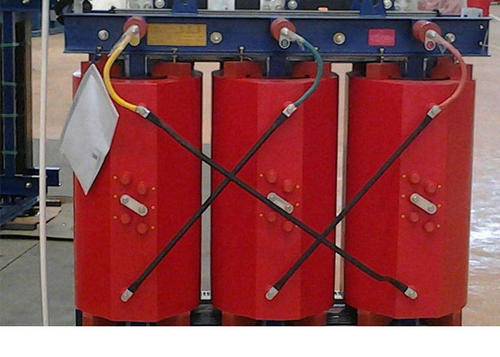

變壓器電壓低怎么調？變壓器調整電壓的方式有2種：無勵磁調壓、有載調壓兩種方式。調整電壓的原理是改變相應繞組的匝數，也即改變變壓器的電壓比，根據電壓波動情況或負荷對電壓的要求，使二次側電壓滿足負荷的需要。調整繞組匝數，一般是采用在高壓繞組上調整分接頭的方法。如果是三繞組變壓器，就采用在高、中壓繞組上調整分接頭的方法。這是因為：在結構上高壓繞組在低壓繞組的外側，抽頭、引線方便，對絕緣處理也比較簡單；變壓器高壓側電流小，引線和分接開關等導電部分截面積小，節省金屬材料。

變壓器調整電壓的意義：變壓器的一次側電壓會因各種原因發生波動，二次側電壓也要相應地波動，從而會影響用電設備的正常運行。由于用電設備負荷的大小和功率因數的變化，也會影響二次側電壓的變化，給用電設備的正常運行帶來影響。因此，需要變壓器具有一定的調壓能力，以適應電力系統運行和用電設備的需要。

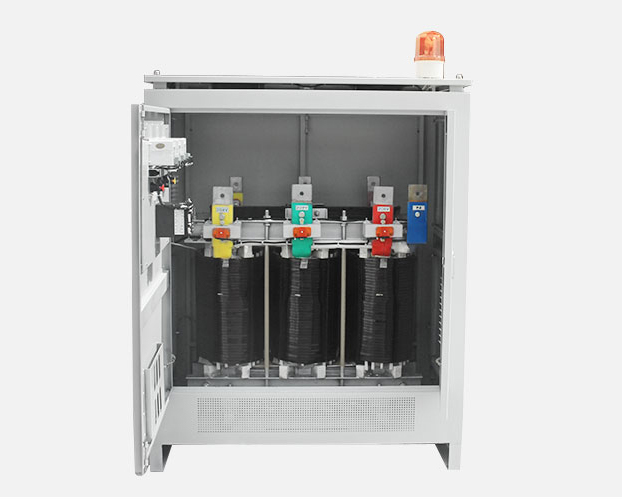

合格電壓標準是衡量電能質量的主要指標之一。可是由于種種原因，高峰和低谷時期的用電量往往相差懸殊，造成配電變壓器輸出電壓忽高忽低。而電壓的忽高忽低對各種用電設備的性能、生產效率和產品質量都有不同程度的影響，因此，為了確保供電電壓的合格率，及時調節配電變壓器分接開關位置是解決問題的辦法之一。實際調壓時還會遇到即使電壓已調至最高檔，電壓還是不夠用，這時需要配一臺2次升壓變壓器，方可解決電壓低、不夠等問題，是解決問題的辦法之二（詳詢力威客服或撥打下方電話）。

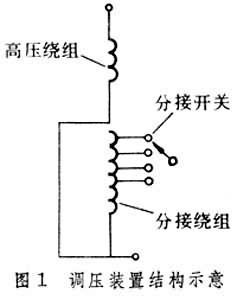

一般配電變壓器大多屬于無載調壓，共有3個擋位可供調節。通過改變分接開關動觸頭的位置來改變變壓器繞組的匝數，從而改變輸出電壓。常用配電變壓器一次電壓為10千伏，二次輸出電壓為0.4千伏。配電變壓器分接開關的Ⅰ擋位置為10.5千伏，Ⅱ擋位置為10千伏，Ⅲ擋位置為9.5千伏，一般應在Ⅱ擋位置。

調節分接開關的具體步驟為：
1.先停電。斷開配電變壓器低壓側負荷后，用絕緣棒拉開高壓側跌落式熔斷器，然后做好必要的安全措施。擰開變壓器上的分接開關保護蓋，將定位銷置于空擋位置。
2.調節擋位時，應根據輸出電壓高低，調節分接開關到相應位置，調節分接開關的基本原則是：
　　當變壓器輸出電壓低于允許值時，把分接開關位置由Ⅰ擋調到Ⅱ擋，或由Ⅱ擋調整到Ⅲ擋；
　　當變壓器輸出電壓高于允許值時，把分接開關位置由Ⅲ擋調到Ⅱ擋，或Ⅱ擋調整到Ⅰ擋。
3.調節擋位后，用直流電橋測量各相繞組直流電阻值，檢查各繞組之間直流電阻是否平衡。若各相之間電阻值相差大于2%，必須重新調整，否則運行后，動靜觸頭會因接觸不好而發熱甚至放電，損壞變壓器。
