三相穩壓器接線（實圖）安裝使用與維護

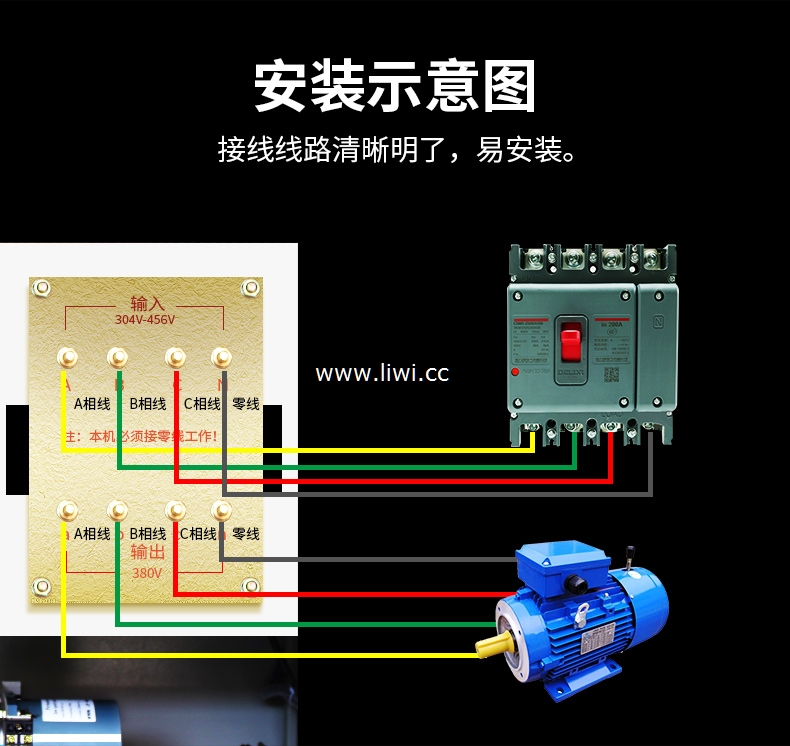

三相穩壓器接線

在日常生活中或工業中，穩壓器都是很常見的，在工作中它能夠幫助不同的電器設備輸出穩定的電壓，保障了電路安全，是很重要的一種機器。三相穩壓器是由三組單相穩壓器 組合而成，當輸入電壓或負載變化時，控制電路進行取樣、比較、放大，然后驅動伺服電機轉動，使調壓器碳刷的位置改變，通過自動調整線圈匝數比，從而保持輸出電壓的穩定，分相獨立調壓，輸出精度較高，是三相用電設備的理想穩壓電源。

三相穩壓器的接線和安裝使用與維護如下：

1、將本儀器輸入接到配電板上，并在用戶配電板上安上符合本儀器功率保率的保險絲，以確保用電安全。

2、將用電設備的電源接到本儀器的輸出端子上，注意用電器的額定輸入電壓值應與 穩壓器 的輸出一致，切勿接錯。

3、先開啟 穩壓器 的電源開關，工作指示燈亮。觀察電壓表指示值是否正常。輸出電壓正常時，再開啟用電設備電源開關，本 穩壓器 即能自動調整電壓，正常供電。

4、當用電設備長期不用時，請關閉用電設備的電源開關，以減少耗電和延長 穩壓器 的使用壽命。

5、 穩壓器 不得過載使用。市電電壓較低時，輸出容量減少，應相應減少 穩壓器 負載。

6、當選用電器有冰箱、空調、水泵等有電機運轉的設備時，應選擇3倍以上容量的 穩壓器 ，以免設備啟動電流超過穩壓器保險絲電流或過流保護斷路器電流使穩壓器保險絲熔斷或斷路器跳閘或壓降太大而無法工作。

7、與穩壓器連接的導線應有足夠載面，防止發熱和減少壓降。容量2KVA以上的穩壓器采用端子連接，應選用單根銅質導線，并盡量擰緊端子螺絲，防止連接處發熱。

8、三相穩壓器左邊三個端子A、B、C接輸入三相相線，右邊三個a、b、c接負載，中間端子接輸入輸出共用零線。

9、三相穩壓器面板上的電壓檢測開關不按入時分別指示AB和AC相線電壓。

10、無論是單相或三相穩壓器 ，在接好所有輸入輸出線后，應先關掉負載的電源開關，再開啟穩壓器，檢查輸出電壓正常后，再開啟負載的電源開關。
