大功率電力穩壓器,SBW,三相,380電力穩壓器(原理)

SBW系列大功率三相自動補償式電力穩壓器，為穩定交流電壓而設計。當外界的供電網絡電壓波動或負載變化而造成電壓波動時，能自動保持輸出電壓的穩定。SBW系列電力穩壓器系列產品與其它型式穩壓器相比具有容量大、效率高、無波形畸變、電壓調節平穩等優點，SBW大功率穩壓器適用負載廣泛，能承受瞬時超載，可長期連續工作，手動/自動隨意切換，設有過壓保護、缺相、相序保護及機械故障自動保護，以及體積小、重量輕、使用安裝方便、運行可靠。

電力穩壓器原理：

SBW系列電力穩壓器由三相補償變壓器TB、三相調壓變壓器TUV電壓檢測單元、電動機控制與傳動機構，電控操作電路，保護電路等組成。

調壓變壓器TUV的一次繞組接成Y形連接在穩壓器的輸出端，二次繞組連接補償變壓器TB的一次繞組，而補償變壓器工作原理，若不計補償變壓器阻抗壓降，Uao=Uai+Uac

式中：Uai-穩壓器A相輸入電壓；

Uao-穩壓器A相輸出電壓；

Uac-穩壓器A相補償電壓；

其原理是:當A相輸出電壓Uai增加△Uai時，補償電壓Uac也相應改變△Uac且△Uac=-△Uai時，使A相輸出電壓Uao保持不變，同理B相、C相也是如此。

其穩壓過程是：根據輸出電壓的變化，由電壓檢測單元采樣，檢測并輸出信號控制電動機SM轉動，經減速機構并有鏈條帶動調壓變壓器TUV上的電刷組滑動（或滾動）來調節調壓器的第二次電壓，以改變補償電壓的極性和大小，實現輸出電壓自動穩定在穩壓精度允許的范圍內，從而達到自動穩壓的目的。

使用場合：

SBW三相大功率電力穩壓器可以廣泛應用于工業、農業、交通、郵電、軍事、鐵路、科研文化等領域的大型機電設備、金屬加工設備、生產流水線、建筑工程設備、電梯、醫療器械、刺繡輕紡設備、空調、廣播電視及家用電器、照明等需要穩壓的場所。

穩壓器正常使用條件為：

1、環境溫度：-15℃-45℃ 2、海拔高度：＜1000M 3、相對濕度：小于95%

4、無嚴重影響穩壓器絕緣的氣體，蒸汽、化學沉積、灰塵、污垢及其其它爆炸和腐蝕性介質。

 5、SBW系列穩壓器安裝場所無嚴重振動或顛簸。

技術參數：

輸入電壓   380V±20℅或寬電壓特殊定制 單相220V±20℅   過壓   輸出超過額定電壓10℅（可調整），延時3-5電源

輸出電壓   380V±5℅之內可選擇 單相220V±5℅之內可選擇   欠壓   輸出低于額定電壓-15℅（可調整），延時3-5秒切斷輸出電源

穩壓精度   1-5℅可設定   延時   2秒切斷輸出電源

頻率   50Hz/60Hz   短路   當負載設備短路時，切斷輸出電源

應變時間   ≤0.05S   過流   超過額定輸出電流時，延時3-5秒切斷輸出電源

穩定時間   輸入電壓相對額定值階躍變化10℅，其穩定時間≤0..08S   逆相   當三相電相序出現錯誤時，機器報警并切斷輸出電源

        缺相   當三相電出現缺相時，機器報警并切斷輸出電源

        旁路   當穩壓器故障或維修時，具備電源手動或自動直通裝置

附加波形失真   ≤1℅   耐壓   整機對地2000VAC/分無擊穿、無飛弧現象

噪聲   ＜55dB   絕緣電阻   整機對地≥2MΩ

效率   50KVA以下大于95℅，100KVA以上大于98℅   EMI濾波裝置   可有效濾除電網的諧波干擾（可選配置）

相對濕度   20℅-90℅   避雷裝置   當電網瞬時變化及感應雷擊時，能起到良好的浪涌電流保護效果（可選配置）

工作方式   可長期連續無人值守工作   監控接口   具備RS232、RS485接口，實現遙控、遙信、遙測功能（可選配置）

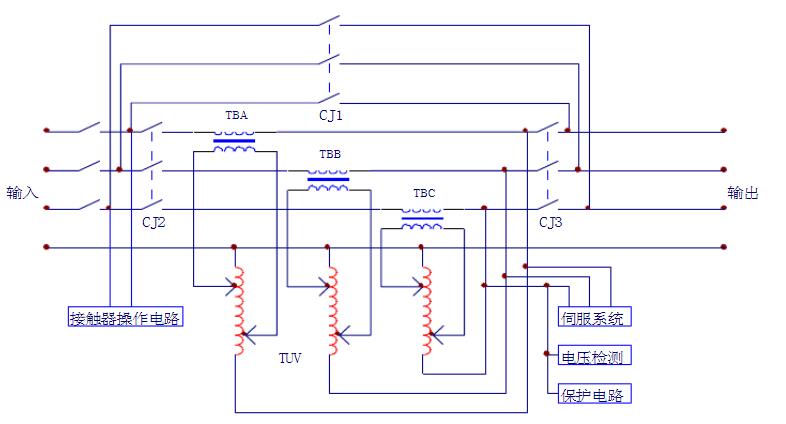

電氣原理圖：

穩壓器選購注意事項 ：

交流電力穩壓器是以輸出功率(kVA)為標稱額定容量，而一般情況下負載都不是純電阻性的，即功率因數COS￠≠1，穩壓器實際能輸出的有功功率kW容量(kVA)×COS￠。所以在實際選型時要按用電設備的額定功率、功率因數和負載類型等具體情況來合理選擇穩壓電源，其輸出功率應留有適當余量，特別是沖擊性負載選型時余量要更大。
