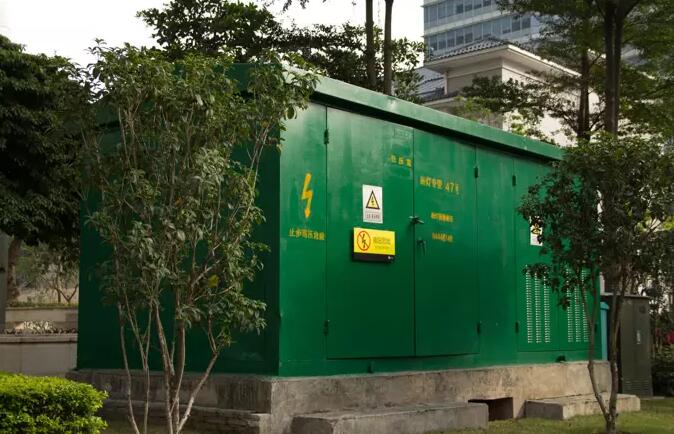

箱式變壓器，又叫箱式變電站。是一種電力設備、配電變壓器和低壓配電裝置，按一定接線方案排成一體的工廠預制戶內、戶外緊湊式配電設備，即將高壓受電、變壓器降壓、低壓配電等功能有機地組合在一起，安裝在一個全封閉、可移動的鋼結構箱體內，全封閉運行，特別適用于城市，是繼土建變電站之后崛起的一種嶄新的箱變。箱式變電站適用于礦山、工廠、油田和風力發電站，它替代了原有的土建配電房，配電站，成為新型的成套變配電裝置。
你知道嗎？箱式變壓器又稱戶外成套變電站，也有稱做組合式變電站，它是發展于20世紀60年代至70年代歐美等西方發達國家推出的一種戶外成套變電所的新型變電設備，由于它具有組合靈活，便于運輸、遷移、安裝方便，施工周期短、運行費用低、無污染、免維護等優點，受到世界各國電力工作者的重視。進入20世紀90年代中期，國內開始出現簡易箱式變電站，電力部也相應制定了部頒標準。
箱式變電站由高壓配電裝置、電力變壓器、低壓配電裝置等部分組成，安裝于一個金屬箱體內，三部分設備各占一個空間，相互隔離。箱式變電站是一種新型的供電設備，它具有以下優點。
(1)占地面積小，征用土地相對方便，適用在一般城市負荷密集地區、農村地區、住宅小區等安裝，有利于高壓延伸，減少低壓線路的供電半徑，降低線損。
(2)減少土建基礎費用，可以工廠化生產，縮短現場施工周期，投資較少，收效快。
(3)體積小，重量輕，便于運輸或移位。
(4)可采用全密封變壓器，SF6環網柜等新型設備，具有長周期、免維護、功能比較齊全的特點，可用于終端，又可用于環網。
(5)外形新穎美觀，與環境較為協調，廣泛用于工業園區、居民小區、商業中心。
箱式變電站的形式可以分為普通型和緊湊型兩類。普通型箱式變電站有ZBW型和XWB型等，緊湊型箱式變電站有ZBl-336型和GE箱式變電站等。箱式變電站lOkV配電裝置不用斷路器，常用的有FN5-10型或FN7-10型負荷開關加熔斷器和環網供電裝置，并從鄰近架空線支接到變壓器高壓端。進線方式可采用電纜線或架空絕緣線，按照使用環境和不同用途任意選擇。作為公用箱式變電站時，箱式變電站的低壓出線視變壓器容量而定，一般不超過4回，最多不超過6回，也可以一回總出線，到鄰近的配電室再進行分支供電。作為獨立客戶用箱式變電站時，可以采用一回路供電。
箱變與箱式變壓器的區別
很多電工都會把箱變與箱式變壓器誤當做同一個物體，其實，箱式變壓器只是箱變的一個組成部件，但是是非常重要的一個組成，以至于很多地方都直接將箱式變電站喊成箱式變壓器。下面分別對這兩個產品做個大致的介紹：
箱變：
1、又叫預裝式變電所或預裝式變電站。是一種高壓開關設備、配電變壓器和低壓配電裝置，按一定接線方案排成一體的工廠預制戶內、戶外緊湊式配電設備，即將變壓器降壓、低壓配電等功能有機地組合在一起；
2、安裝在一個防潮、防銹、防塵、防鼠、防火、防盜、隔熱、全封閉、可移動的鋼結構箱，特別適用于城網建設與改造，是繼土建變電站之后崛起的一種嶄新的變電站；
3、箱變適用于礦山、工廠企業、油氣田和風力發電站，它替代了原有的土建配電房，配電站，成為新型的成套變配電裝置。
箱式變壓器：
1、箱式變壓器作為整套配電設備，其是由變壓器、高壓電壓控制設備、低壓電壓控制設備有機組合而成；
2、其基本原理在于，通過壓力啟動系統、鎧裝線、變電站全自動系統、直流點和相應的技術設備，按照規定順序進行合理的裝配，并將所有的組件安裝到特定的防水、防塵與防鼠等完全密封的鋼化箱體結構中，從而形成的一種特定變壓器；
3、目前，箱式變壓器已經被廣泛應用到電力工程施工之中。
由此可見，箱式變壓器只是箱變的一個重要組成部件，通常箱變內安裝的是油浸式變壓器，優點：油浸式變壓器價格低，缺點是變壓器油在事故狀況下或泄露出有燃燒危險。所以在要求比較高的場所，比如：建筑物內地下室，一般選擇干式變壓器，因為干式變壓器繞組散熱是利用空氣自然散熱或強迫風冷（用風機強迫空氣對流），沒有易燃易爆物質。
