發布時間：2019-02-25
瀏覽：135151 次
變壓器容量規格有哪些？變壓器是各種電源及電氣設備的主要部件，隔離變壓器由圓筒式繞組和迭片式鐵芯組成，鐵芯采用 全新優質高硅硅鋼片疊裝，全斜接縫。本公司采用先進的制作工藝，有進口?馬克斯高速自動繞線機和全套真空壓力浸漆設備;繞組采用脫胎整列繞制方法;對變壓器進行真空浸漆，使變壓器的絕緣等級達到F級或H級。變壓器的輸出和輸入電壓可按客戶需求設計。有單相、三相或多路輸入和輸出等多種規格。

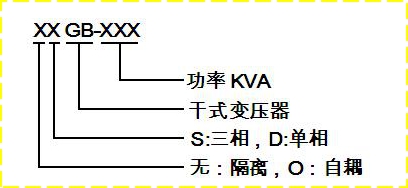

變壓器規格型號解釋
變壓器規格型號分單相（DG）與三相(SG)系列，主要的作用是將用電設備和電網隔離開.用于安全性場合或者抗干擾（多采用D/Y、D/Yn △/Yo或Yo/ △連接 ）要求的場合等，用電設備和電源沒有直接的電聯系。廣泛用于地鐵、高層建筑、機場、車站、碼頭、工礦企業及隧道的輸配電及進口、出口設備的使用等場所。
SG系列干式隔離變壓器是本廠在參照國際同類產品，結合我國國情的基礎上研制生產的新一代節能型電力變壓器，從300VA到1600KVA之間，符合IEC439、GB5226等國際、國家標準，繞組采用脫胎整列繞制方法；變壓器進行真空浸漆，使變壓器的絕緣等級達到F級或H級，產品性能達到國內外先進水平。SG系列三相干式隔離變壓器廣泛適用于交流50Hz至60Hz，電壓660V以下的電路中，廣泛用于進口重要設備、精密機床、機械電子設備、醫療設備、整流裝置，照明等。產品的各種輸入、輸出電壓的高低、聯接組別、調節抽頭的多少及位置（一般為±5％）、繞組容量的分配、次級單相繞組的配備、整流電路的運用、是否要求帶外殼等，均可根據用戶的要求進行精心的設計與制造，但若長期負載使用,總功率不得超過額定容量80%。
產品技術參數：
臺州力威隔離變壓器系列 | ||
相數 | 單相 | 三相 |
容量 | 0.1KVA-300KVA | 1KVA-3000KVA |
輸入電壓 | 1φ220V/110V/120V.100V | 3φ220V/380V/415V/460V.399V/360V |
輸出電壓 | 根據用戶需求訂制各種電壓 | |
輸出電壓準確性 | ±1% | |
電壓變動率 | ≤1.5% | |
輸出波形失真度 | 無失真（與輸入波形比較） | |
絕緣等級及IP等級 | F級、H級、HC級可供選擇（常規為H級） IP等級：IP00、IP20 等等 | |
工作效率 | ≥98% | |
適用頻率 | 50/60Hz | |
聯接方式 | Y/△任益組合 | |
過載能力 | 允許超過1.2倍額定負載工作4小時（可長期滿載） | |
噪聲 | ≤35dB（一公尺內） | |
溫升 | ≤60℃ | |
絕緣電阻 | ≥150MΩ | |
抗電強度 | 3000VAC/1min | |
設計壽命 | 30年 | |
工作環境 | 溫度：-20～+45℃濕度：≤95%RH不結露 | |
工作場所 | 無腐蝕性氣體及導電粉塵 | |
安規標準 | 產品符合VDE0550、IEC439、JB5555、GB226等國際國家標準 | |
冷卻方式 | 干式風冷 | |
備貨情況 | 1~300KVA標準機型均備有現貨，所有規格均以標準化生產。 | |
1、科學合理的設計，將電壓變動率控制在1~1.5%以內。
2、采用優質全新硅鋼片制做，有效減少鐵損，提高效率。
3、采用高度耐溫優質線材制做，自身損耗降至最低，大大提高功效。
4、采用H級絕緣， 耐高溫絕緣材料，提高了耐高壓強度、絕緣等級，延長使用壽命。
5、高效率設計，達98%以上。
6、專利外觀設計，美觀、新穎，功率密度大，體積小，空間使用率高。
7.產品按結構分為開啟式和防護式兩種，防護式是采用鋼板加工成箱殼，變壓器在箱殼內部，箱殼外有進出線孔，以便安裝電源線路。必要時可按用戶要求增加電壓表、電流表、溫控報警系統、轉向輪等，以便移動。
三相隔離變壓器選型：（型號規格表2019）
規 格 | 輸入電壓 | 輸出電壓 | 不帶外殼產品尺寸(cm)/重量(kg) | 帶外殼尺寸(cm)/重量(kg) |
SG-5 KVA |
660V |
380V | 30×15×25/35 | 45×25×30/56 |
SG-6KVA | 30×16×25/40 | 45×25×30/64 | ||
SG-7KVA | 35×15×30/45 | 50×25×35/80 | ||
SG-8KVA | 35×16×30/55 | 50×25×35/80 | ||
SG-10KVA | 42×21×42/90 | 60×32×65/130 | ||
SG-15KVA | 52×24×52/135 | 70×35×77/185 | ||
SG-20KVA | 52×24×52/180 | 70×35×77/220 | ||
SG-30KVA | 55×28×65/220 | 80×40×87/260 | ||
SG-40KVA | 61×30×65/265 | 90×50×95/320 | ||
SG-50KVA | 61×30×65/295 | 90×50×95/360 | ||
SG-60KVA | 70×32×66/370 | 100×50×105/440 | ||
SG-80KVA | 70×32×67/450 | 100×50×105/530 | ||
SG-100KVA | 75×35×68/490 | 100×50×105/570 | ||
SG-120KVA | 75×35×68 | 100×50×105/600 | ||
SG-150KVA | 85×37×68 | 120×65×115/690 | ||
SG-180KVA | 95×45×83 | 120×65×115/930 | ||
SG-200KVA | 95×45×83 | 120×65×115/1010 | ||
SG-250KVA | 95×45×83 | 120×65×115/1180 | ||
SG-300KVA | 105×45×95 | 120×70×125/1450 | ||
SG-320KVA | 105×45×95 | 130×50×135/1490 | ||
SG-350KVA | 105×45×95 | 130×50×135/1600 | ||
SG-400KVA | 115×55×105 | 140×60×145/1700 |
DG、SG干式變壓器系列：
1、內部絕緣方式采用H級絕緣，美國Do pont耐高溫Nomex絕緣材料，耐熱系數高，安全性能強。
2、內部材料采用優質0.35mm矽鋼片和耐高溫玻璃絲包線，損耗低，效率高。
3、設計合理，電壓變動率低，可長期滿載使用。
4、多種型號，規格，多種容量，電壓可供選擇。選用冷軋繞無取向切割鐵芯，采用優質絕緣板作骨架，綜合性能好，普通用于SMT，CNC，印刷機等設備。
變壓器技術參數：
1、輸入額定電壓：三相380V
2、輸出額定電壓：三相220V 200V
3、頻率：50HZ/60HZ
4、效 率：≥98%
5、溫 升：<75度
6、波形畸變：<0.1%
7、絕緣等級：B級
8、工作形式：干式隔離式
9、高壓測試：1500V，1分鐘無擊穿
10、接線方式：Y型
11、冷卻方式：風冷
12、外形美觀大方，有移動式腳輪，便于移動和安裝。
使用條件：
1、適用海拔高度：≤5000m
2、環境溫度：-15℃～+45℃
3、相對濕度：≤90%
4、安裝場所應無嚴重影響變壓器絕緣強度的氣體，蒸汽，化學性沉積，污垢，導電塵埃及無其他易爆易燃易腐蝕的物質
應用范圍：
PCB激光鉆孔機、成型機、曝光機、光繪機、SMT設備、印刷機、CNC/火花機、加工中心、醫療設備、整流裝置等。
如何選購變壓器:
A、確認電網提供的電源電壓（V）與用電設備所需輸入的額定電壓（V），以確定電壓變比。
B、確認用電設備所需輸入電源的相數，以確定變壓器制作三相或單相系統。
C、確認用電設備所需輸入的額定電流（A），以確定變壓器的容量（KVA）。
D、絕緣等級要求：A級105℃ B級130℃ F級155℃ H級180℃。
E、自耦式變壓器或隔離式變壓器。
在隔離變壓器建立新的中線-接地就可解除電網中共模干擾和其它中線的困擾，隔離變壓器將三線△接線轉換為四線Yo系統，加屏蔽就進一步免除了由變壓器內部耦合的高頻脈沖干擾和噪音，雖然有屏蔽的隔離變壓器對各種N-G來的干擾（脈沖和高頻噪聲）能有效防止，但變壓器必須正確妥善接地，十分嚴格，否則抗共模干擾將無效果。本公司可以為客戶設計生產高質量的隔離變壓器。
公司產品服務保障：
?注：公司產品一律實行國家三包政策，產品凡是在公司保修期內發生任何質量問題可免費退換！（客戶特殊要求除外）本企業產品經ISO9001-質量體系等國內外安全認證，客戶可放心選購、安全使用！！！
產品可定做（含電壓）。
10000v 5000v 1140v、690v、660、600v、480v、460v、 415v、440v、400v、380v、360v、315v、220v、208v、200v、127v、110v、100v、48v、36v、24v、12v、6.3v等等特殊電壓，都可以生產。 500VA---2000KVA容量可以生產。
公司主營：
我公司多年來采用優質材料和先進的工藝技術專業生產1KVA--3000KVA之間，SD/SG系列單相、三相干式隔離變壓器，產品參照西門子公司同類產品最新研制開發，產品符合VDE0550、IEC439、JB5555、GB5226國際、國家標準。 SG系列三相干式變壓器在電網中不僅具有變壓功能，還可隔離電網對設備的三次諧波，保護機器產生的發熱和絕緣材料的壽命減少。特別適合進口設備使用（380V進→220V出、380V進→任何電壓輸出、220V進→任何電壓輸出）規格1KVA～1000KVA之間，SG、DG系列干式隔離變壓器廣泛適用于交流50～60HZ，輸入、輸出電壓不超過500V的各種三相供電場合。廣泛適用于交流50、60HZ，輸入、輸出電壓不超過500V的各種供電場合。產品的各種輸入、輸出，電壓高低，聯接組別，調節抽頭位置，繞組容量分配，次級繞組配備，是否要求帶外殼等，均根據用戶的要求進行精心的設計與制造。
臺州力威變壓器特點：
1.采用優質冷軋硅鋼片疊裝；采用特殊浸漆工藝處理，烘箱干燥！有效降低了運行時的震動和噪聲；以及采用耐高溫的絕緣材料設計等新工藝、新技術的引入，使變壓器更加節能、更加寧靜。節能低噪線圈留有通風槽，空氣流動暢通，有效降低線圈溫度。
2.帶外箱產品可帶，腳輪（100KVA以下）電壓表，電流表，散熱風扇。
