三相穩壓器工作原理（線路圖）

穩壓器的概念

穩壓器是使輸出電壓穩定的設備。穩壓器由調壓電路、控制電路、及伺服電機等組成。當輸入電壓或負載變化時，控制電路進行取樣、比較、放大，然后驅動伺服電機轉動，使調壓器碳刷的位置改變，通過自動調整線圈匝數比，從而保持輸出電壓的穩定。

自動穩壓器工作原理

這種穩壓器結構簡單，是靠碳刷的移動（滑動或滾動）來穩壓的?？刂齐娐犯鶕敵鲈O定的情況，來控制M點上下移動，以使輸出電壓符合負載的要求。這種電路的缺點就是可靠性低和動態響應速度慢，不隔離干擾。碳刷在不斷的移動中會慢慢變薄直至損壞，在濕度很大的情況下壽命縮短會更快。由于是機械運動，所以動態響應慢，這將會導致瞬間電壓的突升與突降，損壞后面的設備，所以不適合瞬間電壓波動場合，瞬間電壓波動場合選擇無觸點穩壓器（詳情移步至力威產品查看）。

比如當輸入電壓下降15%，即220V下降到187V時，為了保證輸出仍為220V，M就必須上滑至N點，這時的變化就是220：187=1.18，這時如果有一個大型的感性負載突然下載，造成市電電壓突然產生一個300V的浪涌，由于M點的機械惰性而來不及移動，在輸出端就會出現一個354V的高電壓，輕則使UPS電池放電，重則燒毀UPS輸入電路。反之，如果有一個大型的感性負載突然加載，也將會出現一個100V的凹陷，也會導致UPS的電池放電。

三相穩壓器工作原理

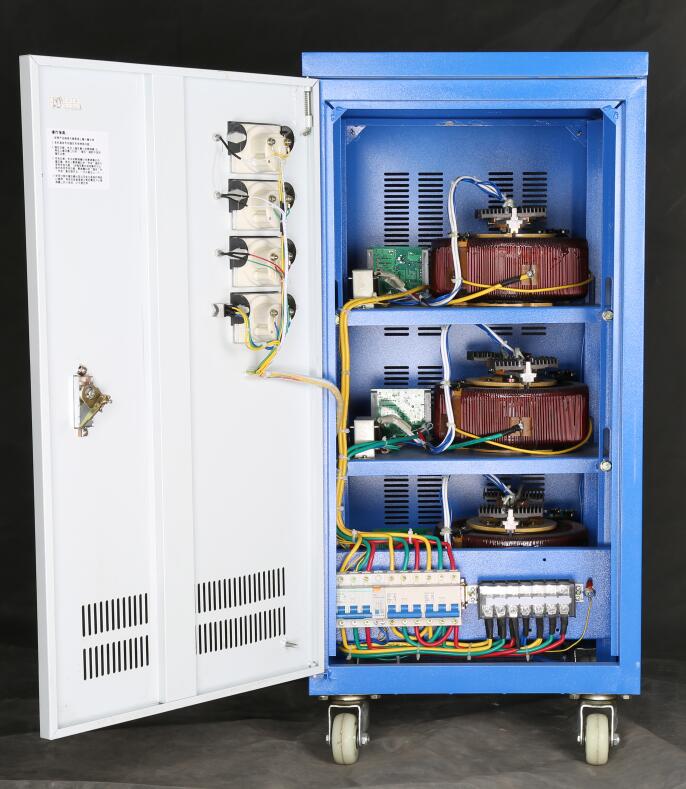

三相穩壓器實際就是把三個穩壓單元用”Y”形接法聯接在一起.再用控制電路板和電機驅動系統來控制調壓變壓器,達到穩定輸出電壓的功能.如果三個調壓變壓器的滑臂都是由一個電機來驅動的調壓方式為統調穩壓器.如果三個調壓變壓器的滑臂由三個電機來獨立調整的穩壓器就是三相分調式穩壓器.它們的工作原理同單相的穩壓器完全相同。
