發布時間：2019-01-19
瀏覽：138293 次

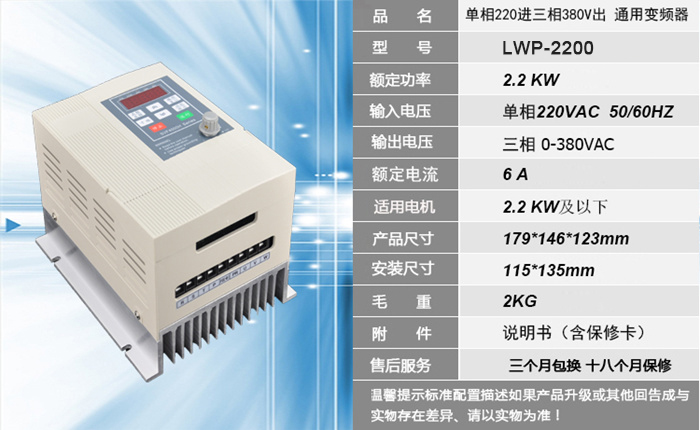

單相220V輸入三相380V輸出變頻器，是根據客戶需要研發出的單相220v轉三相380v變頻器，適用于在家用220v的電源下使用三相380V的電機；LWP系列是一款高品質多用途變頻器，采用了行業高品質元器件、新型材料以及最新微電腦控制技術，具備專業易用，高效節能，安全可靠，美觀耐用，通用性廣的特性。
單相220V輸入三相380V輸出變頻器產品特點
1.輸入電源 1PH 220V(±15%)；輸出：3PH 0-380V
2.專用DSP電機主控IC，電壓矢量控制，純正的SVPWM輸出
3.IPM模塊為功率驅動核心部件，內置過流、短路、過溫等多種可靠保護；故障率極低
4.五位數碼管顯示，五個狀態指示燈(顯求頻率、電壓、轉速、計數器、正反轉狀態、故障等）
5.輸出頻率范圍從0.1－400HZ，精度：0.1HZ
6.模擬量輸入0-5VDC，0-10VDC，0/4-20mA
7.可外接延長線數字操作面板，參數可自由拷貝
8.X5、X6多功能輸入端子可設置多種啟停方式：二線式A、B模式，三線式A、B模式
9.X1-X4多功能輸入端子可組合16段速，16段加減速時間（0.1-6500秒）可獨立設置
10.用戶可任意設定V/F曲線
11.多功能繼電器輸出，實現運轉中、頻率到達、外部異常等各種狀態時繼電器輸出
12.瞬停再起動速度追蹤功能、自動穩壓功能、直流剎車、PLC程序控制等功能
13.牽伸功能適用于收放卷，在一定精度內保持線速度恒定等功能
14.完善的保護功能：過壓、欠壓、過載、超溫、輸出端短路保護
15.參數密碼保護，限制使用時間、參數自動恢復

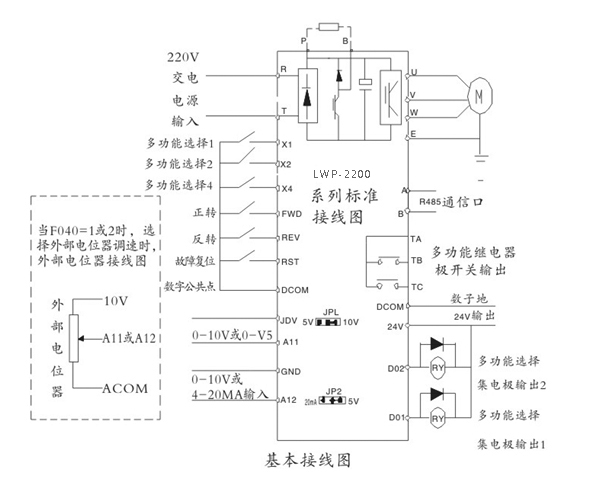

電源說明：220V輸入，三相380V輸出
項目名稱 | LWP系列變頻器 | |
控制方式 | SPWM | |
輸入電源 | 220V電源：170~260 | |
五位數碼顯示 及狀態指示燈 | 顯示頻率、電流、轉速、電壓、計數器、溫度、正反轉狀態、故障等。 | |
通信控制 | RS-485 | |
操作溫度 | -10~40℃ | |
濕度 | 0~95%相對濕度（不結露） | |
振動 | 0.5G以下 | |
頻率控制 | 范圍 | 0.10~400.00Hz |
精度 | 數字式：0.01%（-10~40℃）；模擬式：0.1%（25±10℃） | |
設定解析度 | 數字式：0.01Hz；模擬式：最大操作頻率的1‰ | |
輸出解析度 | 0.01Hz | |
鍵盤設定方式 | 可直接以←∧∨設定 | |
模擬設定方式 | 外部電壓0-5V，0-10V，4—20mA，0—20mA。 | |
其它功能 | 頻率下限，啟動頻率，停車頻率、三個跳躍頻率可分別設定 | |
一般控制 | 加減速控制 | 加減速時間（0.1-6500秒）任意選擇 |
V/F曲線 | 可任意設定V/F曲線 | |
轉矩控制 | 可設定轉矩提升，最大10.0%啟動轉矩在1.0Hz時可達150% | |
多功能輸入端 | 6個多功能輸入端，實現8段速控制，程序運行，4段加減速切換，UP、DOWN機能、計數器，外部急停等功能 | |
多功能輸出端 | 有5個多功能輸出端，實現運轉中、零速、計數器、外部異常、程序運行等指示及報警 | |
其它功能 | 自動電壓穩壓（AVR）、減速停止或自由停止、直流剎車，自動復位再起動，頻率跟蹤，PLC程序控制、橫動控制、載波可調，最高達20KHz等 | |
保護功能 | 過載保護 | 電子電驛保護馬達 驅動器（恒轉矩150%/1分鐘，風機類120%/1分鐘） |
FUSE熔斷保護 | FUSE熔斷，馬達停止 | |
過電壓 | 220V線：直流電壓＞400V；380V線：直流電壓＞800V | |
不足電壓 | 220V線：直流電壓＜200V；380V線：直流電壓＜400V | |
瞬間停電再起動 | 瞬停后可以頻率跟蹤方式再起動 | |
失速防止 | 加/減速運轉中失速防止 | |
輸出端短路 | 電子線路保護 | |
其它功能 | 散熱片過熱保護，反轉限制，開機后直接起動及故障復歸之功能，參數鎖定等。 | |
產品無需過度介紹，保證客戶滿意，功能強大，國內頂級的性能，可與進口同類產品相比。質量穩定，是生產設備廠家的理想選擇。產品廣泛應用于紡織機械，攪拌傳送機械，機械加工，電子制造業，造紙機械，水泵，風機，塑膠，木工機械，自動扶梯，礦石機械，印刷機械控制，等各種小功率調速環境，尤其在化工，石油，電力，紡織，市政工程，水泥，礦業，水處理領域使用更為廣泛。
