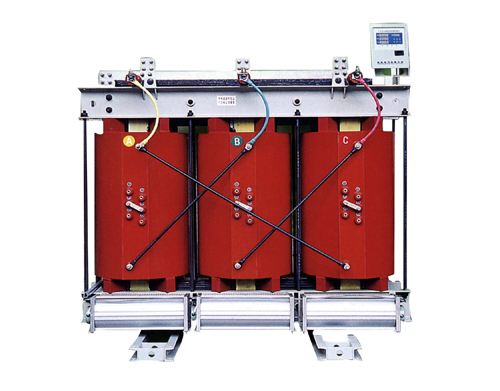

10kv干式變壓器安裝方法,怎么安裝？

你知道嗎？在自然空冷時， 10KV干式變壓器 可在額定容量下長期連續運行。強迫風冷時，變壓器輸出容量可提高50%。適用于斷續過負荷 運行，或應急事故過負荷運行;由于過負荷時負載損耗 和阻抗電壓增幅較大，處于非經濟運行狀態，故不應使其處于長時間連續過負荷運行。10KV干式變壓器廣泛用于局部照明、現代小區、機場上碼頭、新開工廠等場所冷仁卻方式分保為自然空氣冷卻(AN)和強迫空氣冷卻(AF)。

那么，對于10kv干式變壓器安裝方法你了解多少，10kv干式變壓器怎么安裝下面我們一起來了解一下。

在所有電氣檢查均合格之后，就可以準備閉合高壓斷路器，要將拆下來的材料從變壓器小屋里面清理出來，然后將蓋板復位，關上高壓斷路器的門，放開各種機械互鎖機械的卡子。

干式變壓器在合閘后沒有必要像油浸變壓器那么加熱一段時間，因為沒有窩藏空氣從而需要釋放的可能，也不是那種不加負載而能夠有效預熱的機制。如果變壓器要和現有電源并聯運行，那么就必須和油浸變壓器一樣，將它跨接到低壓回路斷路器。在低壓回路斷路器已經處于閉合狀態的情況下，應將保護跳閘設到規定的運行設定值上。

干式變壓器和油浸式變壓器相比，干式變壓器的安裝要簡單得多，不過，應該考慮的諸多方面仍然十分相似。

首先要對變壓器進行認真檢查，確認運輸中沒有受到損傷，這項工作做起來要比油浸式變壓器簡單，原因在于鐵心和繞組本身是看得見的，不過，引線和母線排卻不像帶油箱的變壓器那樣能夠得到有效保護。在現場卸車和搬運損傷這些構件的可能性不是特別的大，因此在整個操作過程中必須確保它們完好無損。所有繞組的外部均不得被損傷或污染，繞組必須牢固定位。有時候變壓器可能被安裝到一個鋼板罩中，在此情況下，護罩必須用螺栓固定牢靠，變壓器在護罩中就位正確且固定牢靠，這樣方可確保電氣裕度。

在對干式變壓器進行接線之前應做以下電氣檢查：

1.各繞組之間和每個繞組對地的絕緣電阻

2.所有分接上的電壓比

3.聯結組標號檢查

在檢查合格、證明變壓器電氣結構完好無損之后，即可開始接線。如果接線將花費較多時間，那么應采取措施保證安裝期間變壓器干凈，有一定的溫度，并直接將高壓電纜尾端接到高壓繞組端子，低壓接線很可能是直接接到配電盤的進線斷路器上。接完線后，應再次測量高壓和低壓繞組的對地絕緣，應檢查鐵心和夾件是否接到了開關裝置的接地端子上，之后操作一下所有控制和保護裝置。將保護跳閘設定值設定到適當的初始水平。

以上就是對10kv干式變壓器安裝方法有個簡單的介紹，供大家學習參考，了解更多請在資訊里查看或移步首頁搜索試試。
