深度解析隔離變壓器工作原理

隔離變壓器作為電氣安全防護體系中的核心基礎設備，憑借電氣隔離、抗干擾、安全供電的核心特質，廣泛應用于工業生產、醫療電子、精密實驗、軌道交通等多個對用電安全要求嚴苛的領域。臺州力威電源科技有限公司（以下簡稱“臺州力威”）深耕電源設備研發制造十余年，依托成熟的電磁技術積累與嚴苛的品控體系，打造的隔離變壓器（含1:1安全型），以穩定的性能、精準的工藝適配各行業需求。

本文將從核心原理、技術實現、關鍵工藝及臺州力威產品優勢等維度，全面拆解隔離變壓器的工作邏輯，解讀其安全防護的核心奧秘。

一、隔離變壓器核心工作原理：電磁感應與電氣隔離的雙重協同

隔離變壓器的核心工作邏輯基于法拉第電磁感應定律，本質是通過磁場耦合實現電能的無接觸傳遞，其與普通電力變壓器的核心差異的在于“電氣隔離”設計——輸入繞組（初級繞組）與輸出繞組（次級繞組）無直接電氣連接，僅通過鐵芯磁場實現能量傳遞，從根本上切斷輸入回路與輸出回路的電氣關聯，這也是其實現安全防護的核心原理所在。

（一）電磁感應：電能傳遞的核心機制

電磁感應是隔離變壓器實現電能傳遞的基礎，其核心過程可分為三個關鍵步驟，臺州力威通過精密設計優化，讓能量傳遞更高效、損耗更低：

磁場產生：當交流電源接入隔離變壓器的輸入繞組時，交變電流會在繞組導線中流動，根據電磁感應原理，電流的變化會在鐵芯中激發交變磁場，磁場強度隨輸入電流的頻率同步變化，為電能傳遞提供載體；

磁場耦合：臺州力威隔離變壓器采用優質高硅硅鋼片疊裝而成的鐵芯，其高導磁率特性可使輸入繞組產生的交變磁場幾乎全部耦合至輸出繞組，最大限度減少磁場泄漏，提升能量轉換效率，降低磁滯損耗與渦流損耗；

電能感應：根據法拉第電磁感應定律，交變磁場穿過輸出繞組時，會在繞組線圈中感應出相應的感應電動勢，感應電動勢的大小與繞組匝數、磁場變化率成正比，即U?/U?=N?/N?（U為電壓，N為匝數），通過精準控制輸入、輸出繞組的匝數比，可實現不同電壓等級的轉換或1:1等壓輸出，滿足不同場景供電需求。

相較于普通變壓器，臺州力威隔離變壓器通過優化鐵芯結構與繞組繞制工藝，使電磁耦合效率提升至95%以上，大幅降低能量損耗，同時減少磁場干擾，適配精密設備供電需求。

（二）電氣隔離：安全防護的核心邏輯

電氣隔離是隔離變壓器區別于普通變壓器的核心特質，也是其被稱為“安全電源”的關鍵，臺州力威通過結構設計與工藝升級，讓隔離防護更可靠、更全面，其核心邏輯分為兩點：

1.  物理隔離設計：臺州力威隔離變壓器的輸入繞組與輸出繞組采用完全獨立的繞制結構，兩者之間無任何直接的電氣連接，僅通過鐵芯磁場實現能量耦合。這種設計徹底切斷了輸入回路與輸出回路的電氣通路，避免輸入側的電氣故障（如漏電、浪涌）直接傳遞至輸出側，防止負載設備損壞與人員觸電風險。

2.  電位隔離優化：普通市電供電系統中，火線與大地存在固定電位差（如220V市電，火線與大地電位差為220V），一旦設備絕緣損壞或人員誤觸，極易形成觸電回路；而臺州力威隔離變壓器的輸出繞組不與大地相連，輸出端任意一根導線與大地之間均無電位差，即便人員誤觸輸出端帶電導體，也無法形成完整的觸電回路，從根本上杜絕觸電隱患，這一特性在1:1安全隔離變壓器中體現得尤為明顯。

（三）抗干擾原理：純凈供電的技術保障

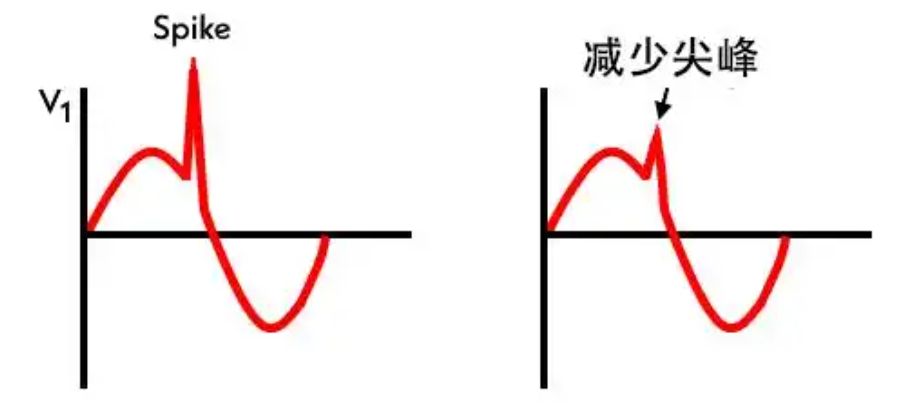

電網環境中存在大量諧波、浪涌、高頻干擾等雜質信號，會影響精密設備的運行精度與使用壽命。臺州力威隔離變壓器通過增設金屬屏蔽層與優化繞組結構，實現抗干擾功能，其核心原理的是：在輸入繞組與輸出繞組之間增設接地金屬屏蔽層，將兩者之間的分布電容拆分，有效抑制高頻共模干擾與低頻音頻干擾，阻擋電網中的雜質信號通過繞組耦合傳遞至輸出側，為負載設備提供純凈、穩定的供電環境，這也是其適配醫療、精密實驗等場景的核心優勢之一。

二、臺州力威隔離變壓器：原理落地的核心技術與工藝

隔離變壓器的工作原理能否高效落地，關鍵取決于鐵芯、繞組、絕緣等核心部件的選型與工藝控制。臺州力威依托十余年技術積累，將原理優勢轉化為產品競爭力，通過三大核心技術升級，讓電磁感應更高效、電氣隔離更可靠。

（一）鐵芯選型與工藝：提升電磁耦合效率

鐵芯是磁場耦合的核心載體，其材質與工藝直接影響隔離變壓器的能量轉換效率與運行穩定性。臺州力威隔離變壓器選用0.35厚H18、H14、H12、Z11型號優質高硅硅鋼片，這種硅鋼片具有低磁滯損耗、低渦流損耗、高導磁率的特性，可最大限度減少磁場能量浪費；同時采用精準疊裝工藝，優化鐵芯接縫處的貼合度，減少磁場泄漏，進一步提升電磁耦合效率，讓電能傳遞更高效，長期運行更節能。

（二）繞組繞制與絕緣：強化電氣隔離可靠性

繞組是電磁感應與電氣隔離的核心執行部件，臺州力威采用自動化繞線工藝，確保輸入、輸出繞組繞制均勻、匝數精準，嚴格控制匝數比誤差，保障電壓轉換精度（1:1型號誤差控制在±1%以內）；同時選用PEW、UEW、EIW等優質漆包線及玻璃絲包線，耐溫等級達H級（180℃）及以上，搭配耐高溫、阻燃、耐潮濕的專用絕緣紙，在繞組之間、繞組與鐵芯之間形成多重絕緣防護，絕緣強度遠超行業標準，有效防止絕緣擊穿，強化電氣隔離的可靠性，杜絕漏電隱患。此外，針對抗干擾需求，所有隔離變壓器均標配繞組間金屬屏蔽層，進一步提升抗干擾能力，適配精密設備供電需求。

（三）全流程品控：保障原理落地的穩定性

為確保隔離變壓器的工作原理穩定落地，臺州力威建立了全流程品控體系，從原材料進場到成品出廠，每一個環節均經過嚴格檢測：原材料階段，對硅鋼片、漆包線、絕緣材料等進行耐壓、耐溫、損耗等指標檢測，不合格材料嚴禁進場；生產過程中，對繞組繞制、鐵芯疊裝、絕緣處理等工序進行全程管控，減少人為誤差；成品階段，每臺變壓器均經過空載試驗、負載試驗、耐壓試驗、絕緣電阻試驗等，確保電磁感應效率、電氣隔離性能、抗干擾能力均符合國家相關標準及行業規范，杜絕不合格產品流入市場，讓每一臺產品都能穩定發揮原理優勢。

三、臺州力威隔離變壓器的原理優勢與場景適配

基于核心工作原理與技術工藝升級，臺州力威隔離變壓器形成了“安全、高效、抗干擾、耐用”的核心優勢，其原理優勢與場景適配高度契合，覆蓋多行業用電需求：

（一）原理優勢落地：差異化競爭力凸顯

安全防護更全面：依托電氣隔離原理，徹底切斷觸電回路，搭配多重絕緣防護，可直接應用于醫療、精密實驗等對安全要求極高的場景，為人員與設備提供雙重保障；

能量轉換更高效：通過優質鐵芯與精密繞組設計，降低磁滯損耗與銅損，效率可達95%以上，長期運行可節省大量電能，符合綠色環保發展需求；

抗干擾能力更強：繞組間金屬屏蔽層設計，有效抑制電網干擾，為精密儀器、醫療設備提供純凈供電，保障設備運行精度與使用壽命；

適配范圍更廣泛：可根據場景需求，靈活設計匝數比，涵蓋1:1等壓隔離、不同電壓等級轉換等類型，功率覆蓋多種規格，適配工業、醫療、軌道交通等多個領域，同時支持定制化設計，滿足特殊場景需求。

（二）場景適配：原理優勢賦能多行業用電安全

1.  醫療電子領域：依托電氣隔離與抗干擾原理，避免市電干擾影響醫療設備（心電圖機、超聲診斷儀等）的檢測精度，同時杜絕漏電風險，保障患者與醫護人員安全，符合醫療設備嚴苛的安全標準；

2.  精密電子與實驗室領域：通過抗干擾與純凈供電原理，抑制電網諧波、浪涌干擾，確保精密儀器、測試設備的運行精度與測試數據準確性，同時保障實驗人員操作安全；

3.  工業生產領域：憑借電氣隔離原理，隔離市電中的干擾信號，防止設備絕緣損壞導致的觸電事故，適配潮濕、多粉塵的工業車間，保障操作人員安全與生產設備正常運行；

4.  特殊場景：適用于高層建筑、軌道交通、應急照明等場景的備用電源隔離，基于電氣隔離原理，防止市電中斷后備用電源與市電形成回路，保障供電安全；同時可應用于潮濕、易燃、易爆等特殊環境，減少漏電和短路風險。

四、原理延伸：選型與維護的關鍵注意事項

要讓隔離變壓器的工作原理充分發揮，選型與日常維護至關重要，結合其電磁感應與電氣隔離原理，臺州力威給出以下關鍵建議：

（一）選型要點：貼合原理發揮，適配場景需求

明確匝數比與電壓需求：根據場景需求，選擇合適的匝數比（如1:1等壓隔離、0.69/0.4kV電壓轉換等），確保輸入輸出電壓匹配，契合電磁感應的電壓轉換原理；

匹配功率容量：根據負載設備總功率，選擇額定功率大于負載功率1.2~1.5倍的產品，預留余量，避免過載影響電磁耦合效率，防止繞組過熱損壞；

關注絕緣與抗干擾需求：醫療、精密場景優先選擇加強絕緣、帶金屬屏蔽層的產品，強化電氣隔離與抗干擾能力，充分發揮原理優勢；

適配安裝環境：工業惡劣環境選擇防護式產品，確保絕緣性能不受粉塵、潮濕影響；空間受限場景選擇開啟式產品，便于散熱，保障電磁感應穩定。

（二）維護要點：保障原理穩定落地，延長使用壽命

保持通風干燥：避免潮濕環境導致繞組絕緣性能下降，影響電氣隔離效果，同時防止鐵芯生銹，保障磁場耦合效率；

定期檢查維護：定期檢查繞組、接線端子，避免端子松動、繞組破損，防止電磁耦合異常，杜絕漏電隱患；定期清理鐵芯與繞組表面灰塵，確保散熱良好；

故障規范處理：若出現異響、異味、跳閘等故障，應立即切斷電源，聯系臺州力威售后團隊進行專業維修，嚴禁自行拆解，以免破壞電氣隔離結構，影響原理發揮，造成安全隱患。

五、總結

隔離變壓器的工作核心是“電磁感應傳遞能量、電氣隔離保障安全”，兩者的協同作用，使其成為各行業用電安全的核心屏障。臺州力威深耕電源領域十余年，將電磁感應與電氣隔離原理深度融入產品設計與制造，通過優質材料選型、精密工藝控制與全流程品控，讓原理優勢轉化為產品競爭力，打造的隔離變壓器不僅實現了高效、穩定的電能傳遞，更以可靠的電氣隔離與抗干擾性能，為多行業提供安全、純凈的供電解決方案。

未來，臺州力威將繼續以技術創新為核心，持續優化隔離變壓器的原理落地技術，完善產品結構與定制化服務，針對不同行業場景的需求，進一步提升電磁耦合效率、電氣隔離可靠性與抗干擾能力，讓隔離變壓器的工作原理更好地賦能各行業用電安全，助力產業高質量發展。
