三相380v穩壓器的工作原理是什么

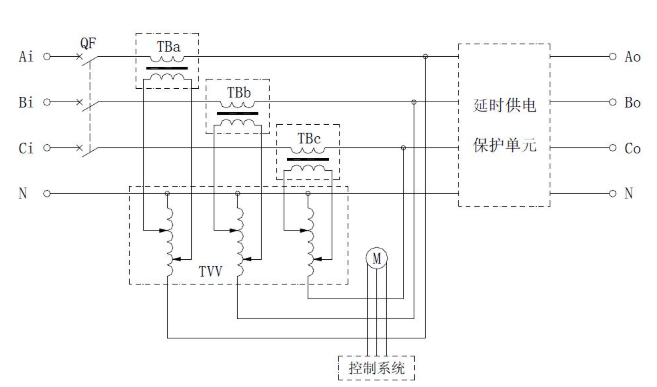

三相380v穩壓器的工作原理圖

穩壓器主要由采樣電路、控制電路、調壓電路和輸出電路四部分組成。采樣電路實時監測輸出端的三相電壓，將模擬信號轉換為數字信號后傳輸至控制電路；三相380V穩壓器通過檢測輸入電壓與額定電壓的偏差，自動調節輸出電壓至設定范圍，其核心功能是維持輸出電壓的穩定，不受輸入電壓波動和負載變化的影響。

基本構成

穩壓器主要由采樣電路、控制電路、調壓電路和輸出電路四部分組成。采樣電路實時監測輸出端的三相電壓，將模擬信號轉換為數字信號后傳輸至控制電路；控制電路（通常采用單片機或DSP芯片）將采樣電壓與基準電壓比較，計算電壓偏差值；調壓電路根據控制信號執行電壓調整動作；輸出電路則提供穩定的三相380V電壓給負載。

調壓機制

常見的調壓方式有三類：

自耦變壓器調壓：通過改變自耦變壓器的抽頭位置實現電壓調節。控制電路驅動伺服電機，帶動碳刷在變壓器繞組上滑動，改變匝數比以調整輸出電壓。該方式調壓范圍寬（通常±15%輸入電壓），但響應速度較慢（約50-100ms）。

補償變壓器調壓：主電路由自耦變壓器、補償變壓器和伺服電機組成。當輸入電壓變化時，控制電路控制伺服電機驅動補償變壓器的動鐵芯，改變補償繞組的感應電動勢，通過串聯補償實現輸出電壓穩定。其響應速度較自耦式快（約30-50ms），穩壓精度可達±1%。

無觸點調壓：采用晶閘管或IGBT作為開關元件，通過脈沖寬度調制（PWM）技術控制功率器件的導通角。控制電路根據電壓偏差生成觸發脈沖，調節輸出電壓的有效值。該方式響應速度極快（≤10ms），無機械磨損，穩壓精度可達±0.5%，但電路復雜度和成本較高。

穩壓過程

當輸入電壓高于額定值時，控制電路檢測到正偏差，驅動調壓電路降低輸出電壓：自耦式碳刷向匝數減少方向移動，補償式減小正向補償量，無觸點式減小功率器件導通角；當輸入電壓低于額定值時，執行相反動作。負載變化導致輸出電壓波動時，采樣電路迅速捕捉變化，控制電路在20-100ms內完成調壓動作，使輸出電壓恢復至設定值（通常380V±1%或±2%）。

保護功能

穩壓器內置多重保護電路，包括：

過壓保護：當輸出電壓超過額定值115%時，切斷輸出或限制電壓；

欠壓保護：輸入電壓低于額定值70%時，停止輸出以保護負載；

過載保護：負載電流超過額定值120%持續30秒后，觸發保護動作；

短路保護：輸出端發生短路時，快速切斷主電路（響應時間≤10ms）；

過熱保護：當變壓器或功率器件溫度超過85℃時，自動降低輸出功率或停機。

相位與平衡控制

三相穩壓器需保證各相電壓平衡（不平衡度≤2%），通過三相獨立采樣和調壓實現。對于分相式結構，每相配備獨立的調壓單元；對于三相聯動結構，通過機械聯動或電子同步控制確保三相調壓一致。當某相負載異常導致三相不平衡時，控制電路單獨調整該相輸出電壓，維持三相平衡。
