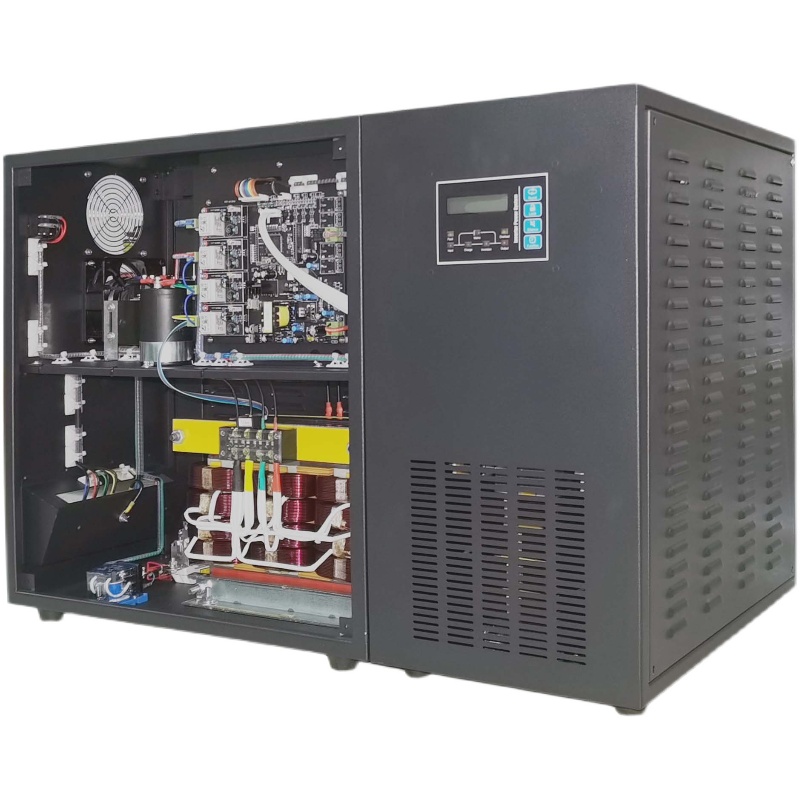

直流DC24v/48/60/72/96v變三相交流AC380V逆變器

在工業電力系統的能量轉換舞臺上，直流轉三相交流逆變器扮演著“電力翻譯官”的關鍵角色，尤其是DC24V/48V/60V/72V/96V低壓直流向AC380V工業電的轉換，更是打通了分布式能源與傳統動力設備的連接通道。這種轉換并非簡單的電壓放大，而是通過“直流升壓-高頻逆變-三相合成”的三重奏實現能量形態的華麗轉身。

首先，低壓直流電通過BOOST電路升壓至直流母線電壓（通常380Vdc以上），如同將小溪匯聚成湖泊；接著，全橋逆變電路中的IGBT開關管以20kHz以上的頻率高速通斷，將直流電切割成脈沖方波，再經LC濾波電路柔化成標準正弦波；最后，通過三相移相技術生成互差120度的三相交流電，精準復現工業電網的相位特征。某光伏電站的50kW逆變器實測數據顯示，這一轉換過程的綜合效率可達92%-95%，意味著每輸入100度直流電，就能輸出92度以上的三相交流電，能量損耗僅相當于傳統變壓器的1/3。

不同直流輸入電壓等級的逆變器，在技術實現上各有側重。24V和48V低壓機型多采用多級升壓方案，例如48V輸入需經過兩級BOOST電路才能達到逆變所需的直流母線電壓，因此這類機型通常配備更大容量的儲能電容（如48V/5kW逆變器需4700μF/450V電容4-6顆），以平衡升壓過程中的電壓波動；而60V以上機型可通過單級升壓實現轉換，電路結構更簡潔，動態響應速度也更快（從0%到100%負載變化的響應時間≤10ms）。

工業級逆變器普遍采用工頻隔離設計，在輸出端配置50Hz工頻變壓器，不僅實現交直流電氣隔離，還能緩沖負載沖擊——某工廠的48V/10kW逆變器在驅動3臺3kW電機時，通過隔離變壓器將啟動沖擊電流從200A抑制到120A，有效避免了直流側蓄電池的過放風險。

核心參數的匹配直接決定逆變器的實際表現。功率等級上，這類逆變器覆蓋1kW至500kW，其中24V機型多為小功率（1-5kW），適用于車載或便攜式場景，如通信基站的應急供電；48V/60V機型功率擴展至30kW，可驅動小型生產線；72V/96V高壓直流輸入機型則能達到500kW，滿足中型工業設備需求。

電壓調整率是衡量穩定性的關鍵指標，優質逆變器在負載從0%變化到100%時，輸出電壓波動可控制在±2%以內（即380V±7.6V），某食品加工廠的測試顯示，使用電壓調整率1%的逆變器后，包裝機封口溫度波動從±5℃降至±1℃，產品合格率提升2.3%。波形失真率（THD）同樣重要，純正弦波輸出要求THD≤5%，當驅動精密電機時，THD每降低1%，電機溫升可減少3℃，軸承壽命延長15%。

應用場景的多樣性催生了專業化的逆變器設計。在太陽能離網系統中，48V/60V逆變器常與光伏陣列配合，通過MPPT最大功率跟蹤技術將光能轉化為380V動力電，某沙漠光伏泵站采用4臺60V/25kW逆變器并聯運行，實現對75kW深井泵的穩定供電，日均提水量達3000立方米。通信基站的備用電源系統則青睞24V/48V機型，利用現有蓄電池組，在市電中斷時快速切換為基站設備供電，轉換時間＜5ms的設計確保通信不中斷。

更具創新性的應用出現在電動車輛領域，96V逆變器將動力電池的直流電逆變為380V交流電，驅動三相異步電機，某電動貨車改裝案例顯示，采用高效逆變器后，續航里程提升12%，百公里電耗降至85kWh。

選型時需建立“場景-參數-成本”的三維評估體系。對于感性負載（如電機、變壓器），逆變器容量應是負載功率的2-3倍，例如驅動15kW電機需選擇30kVA以上逆變器，以應對啟動時的6-7倍沖擊電流；阻性負載（如電加熱設備）則可按1.2倍容量配置。環境適應性方面，戶外使用需選擇IP54防護等級機型，沿海地區要考慮防鹽霧設計，而高原環境（海拔＞2000m）需降容使用，每升高1000m容量降低8%-10%。

成本控制上，工頻逆變器初期投入較高（48V/10kW約1.5萬元），但壽命可達10年以上；高頻機型價格低30%，但電容等易損件需5年更換一次。某礦山企業的綜合測算顯示，選擇工頻逆變器雖然初始投資多4萬元，但10年生命周期內的總擁有成本反而比高頻機型低12萬元。

保護功能是逆變器可靠運行的安全網。完善的保護系統應包含輸入過欠壓保護（如48V機型欠壓點設為40V，過壓點56V）、輸出過載保護（120%負載持續1分鐘后切斷輸出）、短路保護（響應時間＜10μs）、過溫保護（散熱器溫度＞85℃時降額運行）等多重防護。智能化升級讓現代逆變器更具“預見性”，通過RS485或CAN總線將運行數據上傳至監控平臺，當檢測到電容容值衰減20%或IGBT結溫異常時，提前發送維護預警。

隨著新能源技術的發展，這類逆變器正朝著更高效率、更緊湊化的方向演進。寬禁帶半導體器件（如SiC MOSFET）的應用，使逆變器開關頻率提升至50kHz以上，體積縮小40%，效率突破97%；模塊化設計則實現了功率的靈活擴展，通過多機并聯可輕松構建MW級逆變系統。

在“雙碳”目標推動下，DC24V/48V/60V/72V/96V轉AC380V逆變器不僅是應急供電的備用方案，更成為風光儲微電網的核心組件，某工業園區的10MW光儲系統中，20臺96V/500kW逆變器協同工作，每年可減少電網購電1200萬度，碳減排量達8000噸。這種能量轉換技術，正在重塑工業電力的供給格局，讓分布式能源真正成為傳統電網的有力補充。
