配電系統中，零線（N 線）與地線（PE 線）本應存在明確功能劃分：零線是電力系統的工作回路，承擔負載電流回流任務；地線是安全保護回路，正常運行時無電流通過，僅在設備漏電時將故障電流導入大地。若兩者之間出現電壓（通常正常范圍應≤5V，超過則需干預），不僅會導致設備誤動作、精密儀器測量偏差，更可能因地線帶電位引發觸電風險。
零線與地線的本質區別
要消除兩者間的電壓，需先厘清核心差異：
零線（N 線）：從配電變壓器中性點引出，與相線（L 線）形成回路為負載供電，正常運行時帶有與負載匹配的電流，因此零線會因自身電阻產生一定電壓降（理想狀態下電阻為零，電壓降為零，但實際中無法完全避免）。
地線（PE 線）：一端連接設備金屬外殼或接地端子，另一端接入接地網（接地極），核心作用是 “故障引流”—— 當設備漏電時，漏電電流通過地線快速導入大地，觸發漏電保護器（RCD）跳閘，切斷電源。正常運行時，地線應與大地電位一致（電壓接近 0V），若與零線出現電壓差，說明系統存在異常。
零線與地線間的電壓常見原因
（一）零線回路存在電阻過大或接觸不良
這是最普遍的原因。零線雖為工作線，但因導線截面積不足、接線端子松動、線路老化氧化等問題，會產生額外電阻（記為 R?）。當負載電流（I）通過零線時，根據歐姆定律 U=IR?，零線會出現電壓降 —— 此時零線電位高于大地電位（地線接大地），兩者間便形成電壓。
例如：某車間三相負載電流不均衡，其中一相零線電流達 10A，若零線接線端子松動導致接觸電阻為 0.5Ω，零線電壓降則為 5V，零線與地線間便會檢測到 5V 電壓；若接觸電阻增至 1Ω，電壓會升至 10V，遠超安全范圍。
（二）接地系統故障（地線 “失效”）
地線的核心功能依賴于可靠接地（接地電阻≤4Ω），若接地系統出現問題，地線會脫離 “大地電位”，與零線形成電壓差：
接地極銹蝕或斷裂：室外接地極（如鍍鋅鋼管、銅板）長期埋于地下，可能因土壤腐蝕、外力破壞導致接地極與地線斷開，或接地電阻飆升至 10Ω 以上，地線無法有效接地，自身攜帶感應電壓；
地線斷線或虛接：配電室至設備的地線回路中，接線端子松動、導線斷裂（如施工時被挖斷），導致地線無法形成完整回路，設備外殼與大地間出現電位差，進而表現為零線與地線間有電壓；
接地網與零線混接：部分不規范接線中，地線與零線在某點意外連通（如端子排接線錯誤），導致零線電流分流至地線，地線帶電，與零線形成電壓。
（三）三相負載嚴重不平衡（零線 “被動帶電”）
在三相四線制配電系統中，理想狀態下三相負載電流相等，零線電流為零（無電壓降）。但實際場景中，若某一相負載過重（如大量設備集中接在 L1 相），而另外兩相負載較輕，三相電流失衡會導致零線產生 “零序電流”—— 該電流通過零線時，會在零線電阻上形成明顯電壓降，使零線電位升高，與地線（接地電位）形成電壓。
例如：某辦公樓 L1 相接有 10 臺空調（總電流 50A），L2、L3 相僅接照明（總電流各 5A），三相電流嚴重失衡，零線零序電流可達 40A 以上，若零線截面積為 2.5mm2（對應電阻約 0.01Ω/m），10 米長的零線便會產生 0.4V/m×10m=4V 的電壓降，零線與地線間出現 4V 電壓。
（四）外部干擾或諧波影響（電壓 “異常疊加”）
工業環境中，變頻器、電焊機、中頻爐等設備會產生大量諧波電流（如 3 次、5 次諧波），這些諧波電流無法通過相線完全抵消，會注入零線回路，導致零線電流遠超額定值，進而產生額外電壓降；同時，高壓線路與低壓線路平行敷設時，高壓線路的電磁感應會在低壓地線中產生感應電壓，使地線帶有電位，與零線形成電壓差。
解決方法

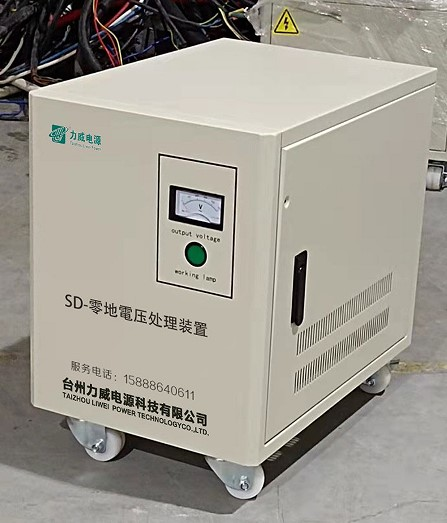

在變頻器、電焊機等諧波源設備的電源輸入端，加裝SD零地電源，減少諧波電流注入零線（如 3 次諧波濾波器）；對敏感設備（如精密儀器）的地線回路，采用屏蔽導線（外層為金屬屏蔽網），并將屏蔽網單獨接地，阻斷外部感應電壓侵入。
加裝SD零地電源驗證效果：電壓消除后的檢測
處理完成后，需重新測量零線與地線間的電壓，確保電壓≤5V（敏感設備場景需≤2V）；同時驗證以下指標：
零線電流降至正常范圍（≤相線電流的 10%）；
接地電阻≤4Ω；
設備運行正常（無漏電報警、誤動作）；
連續監測 24 小時（如用電壓記錄儀），確認電壓無反彈，無間歇性升高。
零線與地線間的電壓并非 “小問題”，而是配電系統異常的 “信號”，若忽視可能引發設備損壞、人員觸電等嚴重后果。消除電壓的核心在于 “找準根源 + 規范處理”—— 先通過測量定位是零線電阻、接地故障、負載失衡還是諧波干擾，再針對性采取接線修復、負載調整、接地優化等措施，最后通過定期維護建立長效機制。所有操作必須遵循電氣安全規范，若對故障判斷或操作流程存疑，務必委托持電工證的專業人員處置，確保人身與設備安全。
