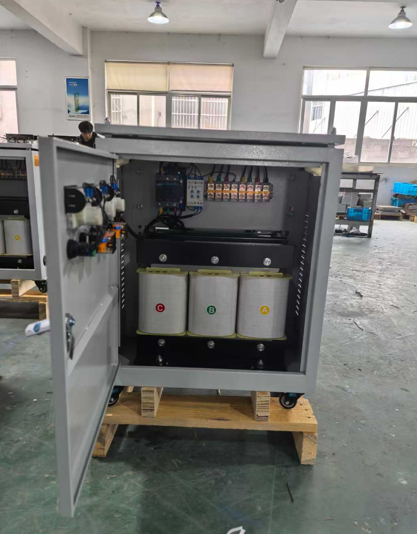

SG-N零線變壓器
在工業生產與民用場景中，常需從 380V 三相電源中獲取 220V 單相電源。相較于直接取一相一零的非隔離方式，隔離變壓器能實現電氣隔離，有效阻斷對地漏電、諧波干擾等安全隱患，尤其適用于醫療設備、精密儀器、潮濕環境等對用電安全要求較高的場景。
隔離變壓器通過原副邊繞組的電磁感應傳遞電能，原副邊之間無直接電氣連接，可實現兩大關鍵功能：一是安全隔離，阻斷 380V 側對地故障電流傳導至 220V 側，降低人員觸電風險；二是干擾抑制，過濾電網中的共模干擾，為敏感設備提供穩定純凈的 220V 電源。
選型關鍵參數
電壓等級：需選擇 “初級 380V、次級 220V” 的單相隔離變壓器（若 380V 為三相三線制，初級接任意兩根相線；若為三相四線制，初級可接一根相線 + 一根零線，但需確認初級電壓兼容 220V 的型號，避免燒毀繞組）。
額定功率：根據 220V 側所有負載的總功率確定，預留 10%-20% 余量。例如，總負載功率為 500W 時，應選擇 600W-750W 的隔離變壓器，防止過載導致繞組過熱。
隔離電壓：優先選擇隔離電壓≥2500V AC 的產品，滿足電氣安全標準（如 GB 19212.1），確保原副邊絕緣強度。
防護等級：室內干燥環境可選 IP20，潮濕、粉塵環境需選 IP44 及以上，避免異物或水汽進入變壓器內部引發短路。
SG-N零線變壓器分步接線操作流程
（一）隔離變壓器固定安裝
將隔離變壓器安裝在干燥、通風、無振動的支架或配電箱內，確保變壓器外殼與周圍金屬部件保持≥5cm 距離，避免短路；
用膨脹螺栓固定支架，確保變壓器穩固，防止運行時因振動導致接線松動。
（二）380V 初級側接線（關鍵步驟）
電源端處理：從 380V 三相電源中選取任意兩根相線（如 L1、L2、L3，三相四線制也可選 L1 與零線 N，但需匹配變壓器初級電壓），剝去導線兩端絕緣層（長度約 5mm），露出銅芯且無毛刺；
接線端子連接：打開隔離變壓器初級接線盒（標注 “Primary” 或 “輸入”），將兩根相線分別接入初級端子 “L” 和 “N”（或 “1” 和 “2”，具體以產品說明書為準），用壓線鉗壓緊端子螺絲，確保導線無松動（可輕輕拉扯導線檢驗）；
絕緣處理：用阻燃絕緣膠布包裹接線端子，防止裸露部分與外殼接觸，避免短路。
（三）220V 次級側接線
負載端連接：從隔離變壓器次級接線盒（標注 “Secondary” 或 “輸出”）引出兩根導線，分別接入 220V 負載的 “火線” 和 “零線” 端子，若負載需接地，需額外從變壓器外殼（或專用接地端子）引出黃綠雙色線，接入負載接地端子；
極性確認：無需嚴格區分次級側火線與零線（隔離變壓器無固定極性），但建議統一標注，便于后續維護；
接線檢查：對照接線圖，檢查初級、次級接線是否正確，有無導線交叉、端子松動等問題。
（四）接地保護連接
隔離變壓器外殼必須可靠接地：將黃綠雙色接地導線一端接入變壓器外殼的接地螺絲，另一端接入施工現場的接地極（接地電阻需≤4Ω，符合 GB 50169 標準）；
若 220V 側負載為 Ⅰ 類電器（如電鉆、洗衣機），需單獨為負載接地，形成 “雙重接地保護”。
SG-N零線變壓器調試與檢測步驟
（一）空載調試
閉合 380V 電源總開關，再閉合隔離變壓器輸入側開關，觀察變壓器是否有異響、冒煙、異味等異常現象；
用萬用表交流電壓檔測量次級輸出端子，電壓應在 210V-230V 范圍內（允許 ±5% 偏差），若電壓異常（如無輸出、電壓過高 / 過低），立即斷開電源，檢查初級接線是否正確、變壓器繞組是否開路（用電阻檔測量原副邊繞組電阻，正常應為幾十至幾百歐，若為無窮大則繞組斷路）。
（二）帶載測試
空載調試正常后，接入 220V 負載（先接入 1/3 負載，逐步增至滿負載）；
滿負載運行 30 分鐘，用手觸摸變壓器外殼，溫度應≤60℃（環境溫度 25℃時），若溫度過高，可能是變壓器功率不足或負載短路，需停機排查；
再次測量次級電壓，滿負載時電壓壓降應≤10V，若壓降過大，需檢查導線截面積是否過小或接線端子接觸不良。
使用隔離變壓器從 380V 引出 220V，核心在于 “選型準確、接線規范、接地可靠、調試到位”。無論在工業還是民用場景，安全始終是首要原則 —— 不僅要嚴格遵循電氣標準操作，還需定期維護檢查，才能確保電源轉換穩定、安全。若對操作流程存疑，建議委托持電工證的專業人員實施，避免因操作不當引發觸電、火災等安全事故。
