變壓器的型號規格有哪些？自耦變壓器型號命名與規格詳解

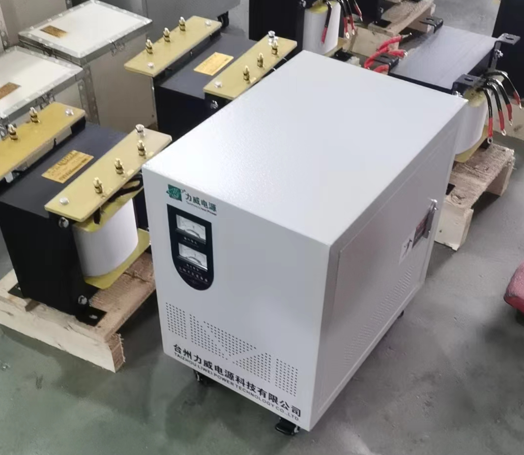

變壓器的型號命名遵循 “類型 + 結構 + 參數” 邏輯，不同廠家會在國標基礎上補充特性標識，但核心組成一致，通過型號可快速判斷變壓器的核心屬性，常見命名格式及字母含義如下：

（一）基礎型號構成：5 段核心信息

通用型號格式為：產品類型代號 + 結構特征代號 + 冷卻方式代號 + 額定容量（kVA） + 電壓等級（kV）

以市場主流型號 “SZ11-Z-100/0.66” 為例，各部分含義拆解：

產品類型代號（首字母）：

“S”：代表三相變壓器（區別于單相 “D”），660V 變 380V 場景均為三相，故首字母必為 “S”；

若含 “Z”（如 “SZ”）：“Z” 代表自耦變壓器（區別于雙繞組變壓器 “SC”“SG”），是 660V 變 380V 核心類型標識，無 “Z” 則為普通雙繞組，需排除。

結構特征代號（第二位）：

“11”：代表設計序號，數字越大技術越新（如 “11” 系列比 “9”“10” 系列損耗更低），660V 變 380V 主流為 “11”“13” 系列，契合工業節能需求；

若含 “F”（如 “SZF”）：“F” 代表分裂繞組，僅特殊場景（如光伏電站多組負載獨立供電）使用，常規礦山、廠房場景無需此標識。

冷卻方式代號（第三位，可選）：

無額外字母：默認干式冷卻（空氣自冷，代號 “G” 常省略），適用于礦山井下、車間等禁止油污的場景（如 IP54 防護的干式機型）；

若含 “O”（如 “SZO”）：“O” 代表油浸式冷卻，散熱性好但需防漏油，僅地面空曠場景（如廠房外變壓器室）使用，井下禁用。

額定容量（數字部分）：

“100”：代表額定容量 100kVA，是選型核心參數，需匹配負載總功率（參考此前 “負載總功率 ×1.2-1.5 倍” 原則），660V 變 380V 常見容量為 50kVA、100kVA、200kVA、315kVA、500kVA。

電壓等級（斜線后數字）：

“0.66”：代表一次側（輸入）額定電壓 0.66kV（即 660V），二次側（輸出）電壓需額外標注，完整標識應為 “0.66/0.38”（0.38kV 即 380V），部分廠家簡化為 “0.66”，但需確認輸出為 380V。

（二）補充特性標識：適配場景的關鍵區分

除基礎構成外，型號中常附加場景化標識，幫助快速匹配需求：

防爆標識 “Ex”：如 “SZ11-Z-100/0.66 Ex d IIC T4”，含 “Ex” 代表具備防爆認證，適用于礦山井下、化工車間等易燃易爆場景（對應此前 IP54 + 防爆的井下選型要求）；

防護等級標識 “IPXX”：如 “SZ11-Z-50/0.66 IP54”，“IP54” 代表防塵防水，地面油污車間選 IP44，井下潮濕粉塵環境必選 IP54 及以上；

調壓標識 “T”：如 “SZT11-Z-200/0.66”，“T” 代表有載調壓（區別于無載調壓），適用于 660V 電網波動超 ±10% 的場景（如偏遠礦區），可實時調整電壓，無需斷電切換抽頭。

副標題二：常見規格參數表（文字解讀版）—— 按場景分類

660V 變 380V 三相自耦變壓器的規格需結合 “容量 - 冷卻方式 - 防護等級 - 調壓方式” 組合，不同場景對應固定規格，以下為工業主流規格及適配場景：

（一）礦山場景專用規格

核心需求：防爆、防塵防水、適配電機啟動沖擊，常見規格：

SZ11-Z-50/0.66 Ex d IIC T4 IP54：

容量 50kVA，適配井下小型刮板輸送機（負載 30kW）、局部通風機（多臺合計 40kW）；

防爆等級 Ex d IIC T4（可抵御瓦斯環境），防護 IP54（防井下粉塵、滴水），干式冷卻（無漏油風險），抽頭檔位 ±5%/±2.5%（應對井下電網 ±10% 波動）。

SZ13-Z-100/0.66 Ex d IIC T4 IP54：

容量 100kVA，適配井下中型破碎設備（單臺 60kW 電機）、地面選礦機（負載 80kW）；

設計序號 13（比 11 系列損耗低 8%），年節電超 2000 度，適合 24 小時連續運行的礦山主設備。

（二）老廠房技改場景規格

核心需求：體積小、安裝靈活、適配多類型負載，常見規格：

SZ11-Z-50/0.66 IP44 干式：

容量 50kVA，適配車間小型注塑機（30kW）、自動化流水線（多臺電機合計 40kW）；

防護 IP44（防車間油污、鐵屑），立式安裝（占地面積僅 0.5㎡），適合空間緊張的老廠房，抽頭 ±5%（應對城市電網 ±8% 波動）。

SZ11-Z-200/0.66 IP44 干式：

容量 200kVA，適配大型車間多條生產線（總負載 160kW，含 3 臺 50kW 電機）；

壁掛式安裝（可固定在車間鋼架上），強制風冷（帶散熱風扇），夏季溫升不超 55K，避免高溫導致絕緣老化。

（三）新能源配套場景規格

核心需求：抗諧波、穩定輸出，常見規格：

SZT11-Z-100/0.66 IP44 干式：

容量 100kVA，適配光伏電站輔助設備（冷卻風機、監控系統合計 80kW）；

有載調壓（“T” 標識），可實時補償逆變器輸出諧波導致的電壓波動，輸出電壓精度 ±1%（滿足監控系統精密供電需求），抗諧波等級 GB/T 10228-2015 Class 3。

SZ13-Z-315/0.66 IP44 干式：

容量 315kVA，適配儲能電站配套負載（多臺充電機、空調合計 250kW）；

低損耗硅鋼片（30Q130 材質），諧波損耗比普通機型低 15%，適合新能源場景長期運行。

副標題三：規格選型的 3 個核心匹配維度

通過型號規格選型時，需避免 “只看容量”，需結合以下維度精準匹配，呼應此前文章中的選型原則：

（一）容量匹配：按負載類型定上限

感性負載（電機、變頻器）：選 “負載總功率 ×1.5 倍” 容量，如 60kW 電機選 100kVA（60×1.5=90，向上取整為 100kVA），應對 3-5 倍啟動沖擊；

阻性負載（加熱設備、照明）：選 “負載總功率 ×1.2 倍” 容量，如 80kW 電烤箱選 100kVA（80×1.2=96，接近 100kVA），無啟動沖擊無需預留過多冗余。

（二）冷卻方式匹配：按安裝環境定類型

封閉 / 易燃易爆環境（井下、化工車間）：必選干式冷卻（型號無 “O”），禁止油浸式（“O” 標識），避免漏油或油氣引發安全事故；

開放高溫環境（地面變壓器室、露天場景）：可選油浸式（“O” 標識），散熱性優于干式，適合夏季溫度超 40℃的場景。

（三）調壓方式匹配：按電網波動定功能

電網波動≤±8%（城市近郊廠房）：選無載調壓（型號無 “T”），通過停機切換抽頭（±5%/±2.5%）即可滿足需求，成本更低；

電網波動＞±10%（偏遠礦山、農村廠區）：必選有載調壓（型號含 “T”），可帶電調整電壓，避免頻繁停機影響生產（如礦山井下無法頻繁斷電）。

總結：從型號到場景的適配邏輯

變壓器的型號規格，本質是 “場景需求” 的數字化體現 —— 通過 “自耦標識（Z）+ 容量 + 防護 / 防爆 + 調壓方式” 的組合，可快速篩選出適配礦山、廠房、新能源場景的機型。選型時需先看 “SZ” 開頭（確認三相自耦），再按 “容量匹配負載→冷卻方式匹配環境→調壓方式匹配電網” 的順序排查，即可避免選到不符合需求的規格，確保變壓器與 660V 供電系統、380V 負載形成可靠銜接。
