10KV線路電壓低怎么解決？10KV線路電壓調壓裝置

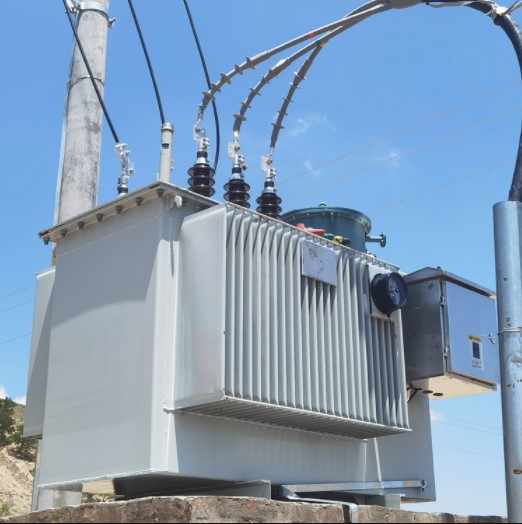

10KV線路電壓低怎么解決？SVRG-XX/DD-S/V(/K)型線路自動調壓器是臺州力威電源科技有限公司研制的用于改善電能質量的產品。其中XX代表調壓器容量，DD代表調壓器適用的電壓等級kV，S代表最大檔位數，V代表采用真空滅弧型有載分接開關，/K代表寬電壓調整范圍。例如SVRG-5000/10-7/V/K型號，代表是真空滅弧型，5000kVA容量，7檔調壓，±30%調壓范圍的帶極性轉換的雙向調壓的線路自動調壓器。SVRG代表帶極性轉換雙側電源型。
本產品分為普通型及真空滅弧有載開關型兩個系列。

工作原理
一般的單向線路自動調壓器是由具有9個分接頭的自耦變壓器、有載調壓開關以及能隨負荷大小跟蹤線路末端電壓的自動控制器組成。自耦變壓器分為主線圈和調壓線圈，一般的調壓線圈每分接頭間電壓差為2.5%總的調壓范圍為20%，另有三相三角形接線的三次線圈主要用于消除三次諧波以及提供自動控制器及有載調壓開關的工作電源。

電源側主接線可以通過有載調壓開關從分接頭1到分接頭9切換。負荷側主接線根據用戶需要的調壓范圍確定固定接線。如用戶需求的調壓范圍為0～+20%時，負荷側主接線固定接在分接頭1上，此時1檔為調壓器直通檔。

產品技術特點

1、線路自動調壓器一般安裝在配電線路中段，日常監視維護不便，采用真空滅弧型有載分接開關的調壓器維護量很小。
2、自動保護功能
（1）當調壓器出現油溫異常、動作異常、過流等情況時，調壓器停止自動調壓。
（2）過電壓保護功能：當線路突然停電調壓器處于較高檔位時，恢復送電會導致調壓器負荷側電壓升高，高出正常值很多。調壓器自動降檔功能需要十幾分鐘或更長時間（根據設置的延時）才能調回正常電壓。我公司調壓器可在恢復送電后幾秒中時間內快速調回調壓器直通檔避免用戶高電壓。
3、可設定的線路電壓降補償 此調壓器控制部分設有模擬線路補償功能，可根據實際中心負荷電壓需求及調壓器安裝位置與負荷中心的距離，設定電阻和電感的補償量，已達到線路精確調壓的效果。

技術參數
運行環境
（1）海拔2000米以下；（特殊要求可以訂制）
（2）環境溫度：最高氣溫+50℃，最低氣溫：-25℃（戶外）；
（3）月最高相對濕度（25℃）小于90%；
（5）污穢等級： III級； 調壓器電氣參數
（1）額定電壓：35kV、10.5kV或6.3kV；
（2）額定容量：500kVA～10000kVA（10kV等級）；
（3）額定頻率：50HZ；
（4）接線方式：三相三線式單繞組星形接線，三角接線繞組；
（5）分接級數：9、17；
（6）冷卻方式：油浸自冷；
（7）電壓互感器：10000/100V 50VA；
（8）電流互感器：XXX/1A，兩相差接方式；
（9）三次繞組額定電壓：220V；
（10）調壓范圍：（-10%～+10%），（-5%～+15%），（ ±20%）可選；（±30%）可以特制；
