抗干擾隔離變壓器|100KVA隔離變壓器|208V轉460V變壓器

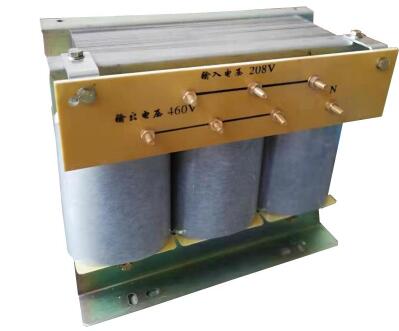

208V轉460V變壓器圖片

抗干擾隔離變壓器在隔離變壓器的一次側和二次側之間插入一層金屬屏蔽層，屏蔽層將一次側與二次側之間的電容分為兩個，起到了屏蔽作用。如將金屬屏蔽層與變壓器接地端連接，則來自一次側的共模干擾在到達二次側前被屏蔽層阻抗旁路。如將金屬層與變壓器一次側輸入端(有調壓抽頭時接調壓抽頭或接地端和零線端)連接，來自一次側的差模干擾在到達二次側前也被屏蔽層短路。

雙重屏蔽抗干擾隔離變壓器當一次側同時出現共模和差模干擾時，將一層屏蔽層連接到一次側以降低差模噪聲，將另一層屏蔽層連接到共模干擾的基準面或地線上以降低共模噪聲。隔離變壓器外殼也被連接到地線上。屏蔽層的連接線必須短而可靠，否則在高頻時，屏蔽效果明顯降低。

三重屏蔽的抗干擾隔離變壓器當需要*高隔離要求的時候，可選用三重屏蔽的隔離變壓器。三種不同屏蔽層的連接方法取決于變壓器的安裝方法以及接地條件。一般將變壓器安裝在設備機架的隔板或屏蔽室的隔墻上，并將機架接設備地線，輸入電源地被斷開加絕緣管保護。

隔離變壓器屬于電源，一般用來機器維修、保養用，起保護、防雷、濾波作用。隔離變壓器的原理和普通變壓器的原理是一樣的。都是利用電磁感應原理。隔離變壓器一般（但并非全部）是指1：1的變壓器。由于次級不和大地相連，次級任一根線與大地之間沒有電位差，但使用。常用作維修電源。控制變壓器和電子管設備的電源也是隔離變壓器。如電子管擴音機、電子管收音機與示波器，以及車床控制變壓器等電源都是隔離變壓器。如為了維修彩電常用1：1的隔離變壓器。在空調中也有使用。

通常我們用的交流電源電壓一根線和大地相連，另一根線與大地之間有220V的電位差。人接觸會產生觸電。而隔離變壓器的次級不與大地相連，它的任意兩線與大地之間沒有電位差。人接觸任意一條線都不會發生觸電，這樣就比較。
其次，隔離變壓器的輸出端跟輸入端是“斷路”隔離的，這樣就有效的對變壓器的輸入端（電網供給的電源電壓）起到了一個良好的過濾作用。從而給用電設備提供了純凈的電源電壓。

另一用途是防干擾。可廣泛用于地鐵、高層建筑、機場、車站、碼頭、工礦企業及隧道的輸配電等場所。
隔離變壓器是指輸入繞組與輸出繞組在電氣上彼此隔離的變壓器，用以避免偶然同時觸及帶電體（或因絕緣損壞而可能帶電的金屬部件）和大地所帶來的危險，它的原理與普通干式變壓器相同，也是利用電磁感應原理，主要隔離一次電源回路，二次回路對地浮空，以*用電。

隔離變壓器廣泛應用于工業、農業、交通、郵電、軍事、鐵路、進口設備，科研文化等領域的大型機電設備、金屬加工設備、生產流水線、建筑工程設備、電梯、醫療器械、刺繡輕紡設備、廣播電視及家用電器、照明等需要變壓的場所。廣泛應用于通訊、醫療設備，數控機床，輕紡，計算機中心， UPS 前端設備，工業自動化成套設備以及各種進口設備。具有適用負載廣，能承受瞬時負載，可長期連續工作等特點。
