瀏覽：131754 次組合音響電源用什么穩壓器好？家庭影院或高檔組合音響中，所以各方面的要求比較嚴格，如電源電路不用變壓器和整 流，而采用集成穩壓器，直流＋13～＋24V電源；電路板采用鍍銀工藝；無極性電容采用日本樂聲CBB金屬 化無感電容；耦合電容用日本鉭電容；其他元件均采用低噪聲的。

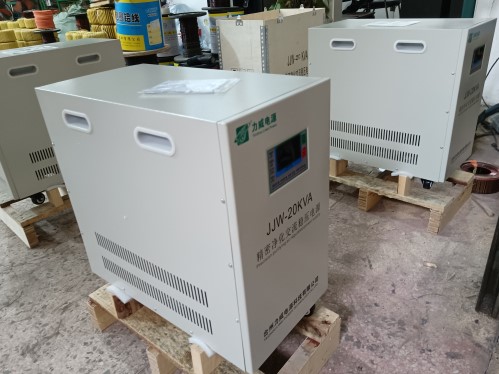

音響專用穩壓器哪個好？音響專用穩壓器還是力威音響專用精密凈化穩壓電源好！！
下面介紹由LM4610N/LM4610構成的高品質音調均衡集成電路。LM4610N/LM4610是用直流電壓控制音調、音量和聲道平衡 的立體聲集成電路，具有3D音場處理功能和等響度補償功能。LM4610N廣泛應用于家庭影院和組合音響等 的均衡電路中。
特點性能
LM4610N/LM4610的主要特點是：集成度很高，外圍元件少，功能完善，音質流暢，高頻清晰，解析力佳，控制平 滑，具有很好的立體感、環繞感和三維空間感等。LM4610N/LM4610N具有：3D聲場處理功能和響度；信噪比高，可 達80dB；失真度小，為0.03％；頻帶寬，可達250kHz；音量調節范圍大，為±15dB；電壓范圍較寬，為9 ～16V；輸人阻抗高，為30kΩ；輸出阻抗低，為20Ω等優點。
引腳及其功能
LM4610N/LM4610采用24腳雙列直插式封裝，其引腳及功能如下：2腳和23腳，信號輸人端；3腳和22腳，3D聲場處 理控制端（兩腳通過電容相連，起3D聲場處理作用）；4腳和21腳，接高音提升電容（0.01μF）；6腳， 高音控制輸人端；8腳和17腳，接低音提升電容（0.39～O.47μF），改變高、低音的電容可改變高、低音 的音調反應；10腳和15腳，信號輸入端；11腳，平衡控制輸入端；12腳和24腳，電源地；13腳，正電源端 ；14腳，音量控制輸入端；16腳，低音控制輸人端。
圖1 LM4610N引腳功能
應用電路

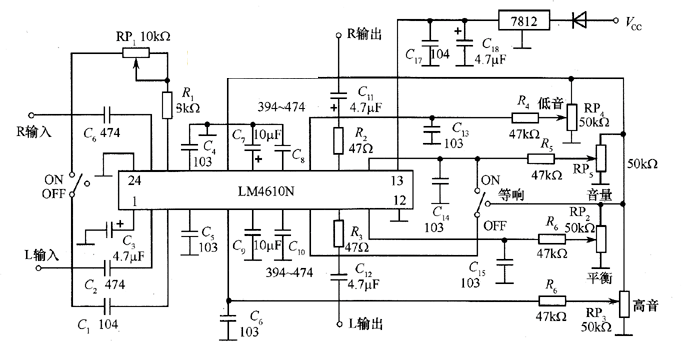

如圖2所示為LM4610N/LM4610的應用電路。此電路具有響度調節、低音調節、高音調節、音量調節、左右聲道平 衡調節等。
圖2 LM46l0N的應用電路
因為此電路用于家庭影院或高檔組合音響中，所以各方面的要求比較嚴格，如電源電路不用變壓器和整 流，而采用集成穩壓器，直流＋13～＋24V電源；電路板采用鍍銀工藝；無極性電容采用日本樂聲CBB金屬 化無感電容；耦合電容用日本鉭電容；其他元件均采用低噪聲的。
