三相380v轉三相220v變壓器怎么接線（隔離式接線圖）

我們有時候買了變壓器，不太清楚如何去接線，很擔心把線接錯了，導致變壓器燒毀，甚至影響到機械設備。今天就好好教一下如何給這種變壓器接線。380v轉220v變壓器，一般有很多種，單相變壓器和三相變壓器，具體的還有380v轉220v隔離變壓器、380v轉220v自耦變壓器等等，其實都是大同小異，我們這里就講三相380v轉三相220v變壓器。

380v轉220v變壓器接法：

三角形接法：三角形接法的負載引線為三條火線和一條地線，三條火線之間的電壓為380V，任一火線對地線的電壓為220V；

Y形接法：Y形接法的負載引線為三條火線、一條零線和一條地線，三條火線之間的電壓為380V，任一火線對零線或?qū)Φ鼐€的電壓為220V。三相電電器的總功率等于每相電壓乘以每相電流再乘于3，即總功率=電流×電壓（220V）×3（W=U×I×3），三相電電表三相電電表有機械表、普通電子表、磁卡電子表三種，一般規格為：1.5(6)、5(20)、10(40)、15(60)、20(80)、30(100)（電壓3×380/220V~）。

以上是對380v轉220v變壓器接法的具體介紹，要說明的是三相電源與單相電源還是有很大的區別的，一般而言發電機發出的電源都是三相的，而三相電源經過變壓器便可以構成一個單相回路這樣形成的電流便可以為用戶提供合適的電力能源。在交流回路中，并不是正極或負極，一般被叫做線端和中性線，也就是我們常說的零線和火線。

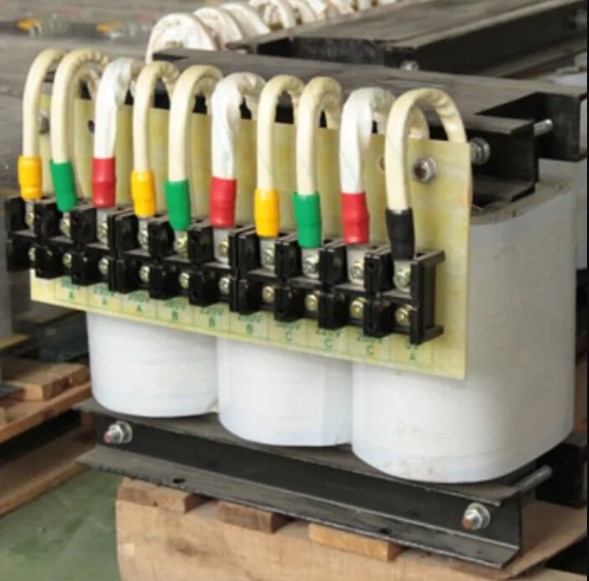

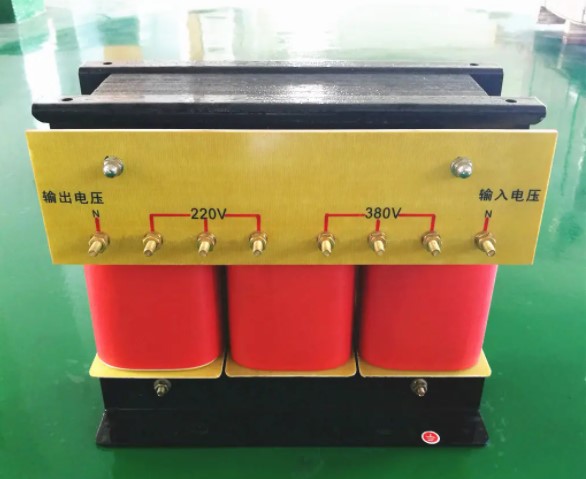

以上圖片是我們的三相變壓器，從圖中我們可以看到，三相變壓器有很多個接頭，但是，我們一般都會在變壓器的接線板上絲印電壓，所以，對于三相變壓器的接線，我們也不要太擔心，我們直接按照絲印的電壓來接線就可以了。
