三相變單相變壓器-三相變單相隔離變壓器原理

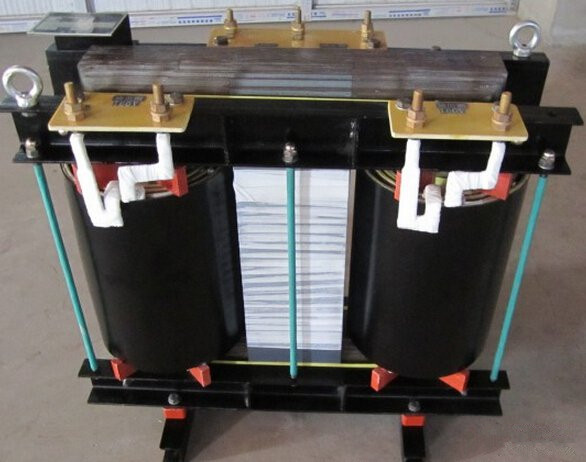

三相變單相變壓器是一種三相輸入兩路單相輸出的變壓器。與兩個單獨負載能力的要求相同。否則，三相電流不平衡。它廣泛應用于工礦企業特殊負載情況下，解決三相電流不平衡的問題，適用于交流50/60Hz頻率。該系列變壓器絕緣熱等級為F級，三相至單相變壓器鐵心為優質冷軋硅鋼片定向疊片區，由線圈結構采用圓柱形、橢圓形和矩形筒體。體積小，性能優良，安全可靠。三相到單相變壓器是一種特殊的變壓器，又稱T接線變壓器。它可以將三相交流電源轉化為單相交流電源，作為大容量的單相負載電源，以提高三相電網的不平衡程度。尤其是隨著工頻的熔化理想省略了平衡電容器和電抗器。

三相變單相變壓器的工作原理：

三相輸入變成一個單相輸出的變壓器，該變壓器最大一相電流是另外其中一相電流的2倍。變壓器能使單相220V負載電流降低40%;單相380V負載電流最大一相電流相同，而另外兩相是最大一相電流50%。它比三相隔離變壓器器成本高。廣泛用于工礦企業特定負載的場合中，解決三相電流嚴重不平衡的問題。

三相變單相變壓器系統對稱指什么 ：

為統一認識，這兒有必要插一下“平衡”與“對稱”兩個術語。“平衡”一詞除了數學意義上的“方程式平衡”以外，在電工領域是能量、功率層面的術語.例如平衡變壓器輸出兩端口的功率為使三相變單相變壓器“對稱”而保持的某種“平衡”;變壓器中直接與功率傳遞相關的磁勢平衡等。

三相變單相變壓器系統的“對稱”是指電壓、電流、阻抗層面的術語。

若三相電網對稱，符合以下特征,三相線電流才算“對稱”：

1) 三相線電流的輻值或有效值相等;

2) 三個線電流的相位彼此相差120度;

3) 與產生它的三相線電壓必需同相序。

三相變單相變壓器技術要求有哪些：

對三相變單相變壓器的要求，首先要求與普通變壓器一樣，能實現電源相數和電壓的變換。同時還應盡可能地保證三相側各分量基本平衡，而且其不對稱度應在用戶允許的范圍內。這一點至關重要，是三相變單相變壓器的“生命力指標”，直接決定其能否廣泛推廣。因為人們正是考慮到三相側嚴重不對稱，才放棄采用簡便直接的方法-即用三相變壓器直接帶單相負載。

變壓器二次側三相串聯時或采用Ⅵ連接方式時，能實現三相電源變單相電源。但輸入電流不平衡，只能適用于斷續負載或輕負載。比較而言，后者的平衡度比前者有一定的。

在工業應用中，人們往往需要將三相電源變換為單相電源，以實現電源與負載的匹配。實現電源從三相變為單相的方法有很多，經典的方法是先將三相整流，再經IGBT等開關器件逆變成單相。

關于三相變單相變壓器系統對稱指什么呢，以及三相變單相變壓器技術要求有哪些的相關知識，小編就為大家講述這么多了。相信大家對于三相變單相變壓器系統已經都比較了解了，所以小編就不再多說什么了。但是對于工頻電爐、無線電及自動化等領域中某些負載性質明確且基本恒定的電源，是否有更經濟、更簡單的方法，如采用變壓器來實現呢，這仍舊是一個為解決的難題。
