用于國內變壓器的高壓繞組一般聯成Y接法，中壓繞組與低壓繞組的接法要視系統情況而決定。所謂系統情況就是指高壓輸電系統的電壓相量與中壓或低壓輸電系統的電壓相量間關系。如低壓系配電系統，則可根據標準規定決定。
那么變壓器的接法有哪些一起來看看。
目前變壓器的常用接法有Y與D兩種，配電變壓器也有采用Z接法的。
1).Y接法的優點：
對高壓繞組而言最經濟;
可有中點可以利用；
允許直接接地或通過阻抗接地；
允許降低中點的絕緣水平(即分級絕緣)；
可在每相中點處設分接頭，分接開關也可位于中點處；
允許接單相負載，中點可載流。
2).D接法的優點：
對大電流低壓繞組而言最經濟；
與Y接繞組配合使用時可以降低零序阻抗值。
3).Z接法的優點：
允許中點載流的負載且有較低的零序阻抗；
可用作接地變壓器的接法形成人工中點；
可降低系統中電壓不平衡(系統中三相負載不平衡時)；
可作多雷地區使用配電變壓器的一種接法。

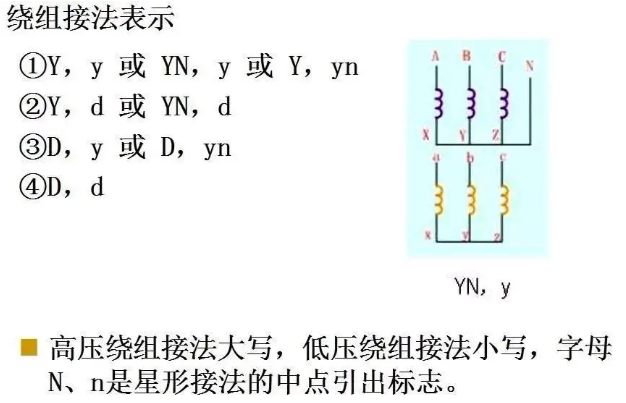

以上是單一接法的優點，一般變壓器至少有兩個繞組，因此變壓器有幾種接法的組合。
(1) YNyn和OYN（YN自耦接法）
零序電流會在繞組間轉換，即高壓與低壓繞組都有零序電流，且能安匝平衡以達到變壓器有低的零序阻抗，對系統變壓器而言，必須有D接平衡繞組與此接法一并采用。
(2) YNy和Yyn
有中點引出的繞組中有零序電流，但在另一無中點引出的繞組無此電流，故零序電流不能安匝平衡，故對鐵心而言，有一個激磁零序電流，它受零序激磁阻抗控制，根據磁路的設計，這一零序激磁阻抗可以較大(如三相三柱鐵心)或特別大(如三相五柱鐵心、三相殼式鐵心)。相對地電壓的對稱會受到影響，中點會偏移，因此，這種接法不能用于三相五柱鐵心、單相組成的三相組或三相殼式鐵心(見下面說明)。
(3）YNd，Dyn，YNyd或YNy+d
+d表示此繞組僅作平衡繞組用而不接負載。d表示此繞組既作平衡繞組又可接負載。
在有中點引出的繞組中有零序電流時，在角接繞組有補償此電流的循環電流。零序阻抗是很低的，約等于繞組間正序短路阻抗。
(4）Yzn或ZNy
在曲折接法繞組中的零序電流會在每個鐵心柱上兩個線圈中作安匝平衡，且有低的零序阻抗值。
不同接法的組合能否采用與鐵心結構有關，常用的鐵心有：單相鐵心、三相三柱、三相五柱、三相殼式、三相七柱殼式等。
對單相鐵心組成的三相組變壓器、三相五柱與各種殼式鐵心三相變壓器都不能采用Yyn、YNyn接法。
三相三柱鐵心變壓器可以采用Yyn、YNyn接法。正序和負序磁通分量在鐵心中可成回絡，而零序磁通從軛到軛通過外部空間形成回絡，磁阻很高。當電壓中有零序分量時，就有較高激磁電流(因零序激磁阻抗較小，但阻抗是非線性的，與零序電壓分量有關)。
在單相鐵心組成的三相組變壓器、三相五柱與各種殼式鐵心變壓器中零序磁通可在低磁阻的旁軛中通過，相當于正序電壓有相當高的激磁阻抗。零序磁通不能在旁軛中飽和。飽和后，電感下降，導致有尖頂畸變電流。對這些鐵心，變壓器中應有一D接繞組。
