220v電壓穩壓器、220v穩壓器接線方法

穩壓器的作用是對不穩定的電源進行穩壓，最常見的是家用220V電壓穩壓器，能夠?qū)υ谝欢ǚ秶鷥?nèi)對不穩定的交流電壓穩壓輸出，保持輸出電壓穩定（輸出為220V），一般用在對電壓要求比較高的設備上。下文以220V電壓穩壓器進行舉例說明。220V電壓穩壓器的基本工作原理為實時監測輸入電壓，當電壓有偏差時，通過反饋電路控制交流輸出，使其輸出電壓穩定在220V左右。

220V電壓穩壓器

如上圖為其中一款220V電壓穩壓器，其功率為2000V，輸入電壓范圍可達140V~260V之間，輸入交流電頻率50HZ/60HZ，輸出電壓220V±1.5%，內部還具有過壓保護、欠壓保護、溫控保護、過載保護、防雷保護等功能，輸出電壓精度高。也就是說只要輸入電壓在140V~260V之間波動，輸出電壓都為220V±1.5%，輸出電壓精度是非常高的。

220V電壓穩壓器怎么接線呢？220V電壓穩壓器的接線方式比較簡單，穩壓器輸入端有兩根線：L線（火線）和N線（零線），輸出端也只有兩根線：L線（火線）和N線（零線），輸入端接220V電源即可，穩壓器輸入端的L線接火線，N線接零線，穩壓器的輸出接電器設備。注意：穩壓器還有一根接地線，一定要接地，下圖為接線示意圖。

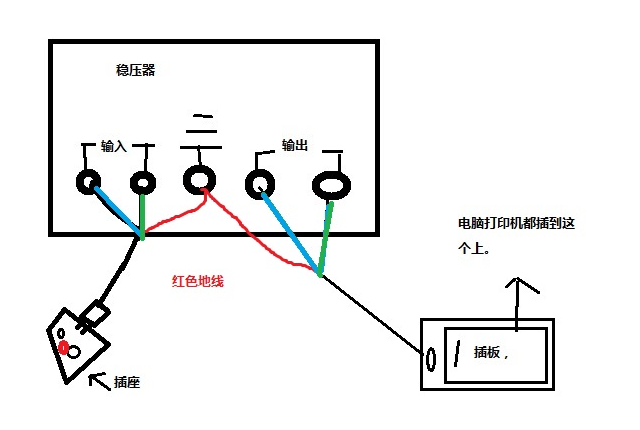

220V穩壓器接線示意圖

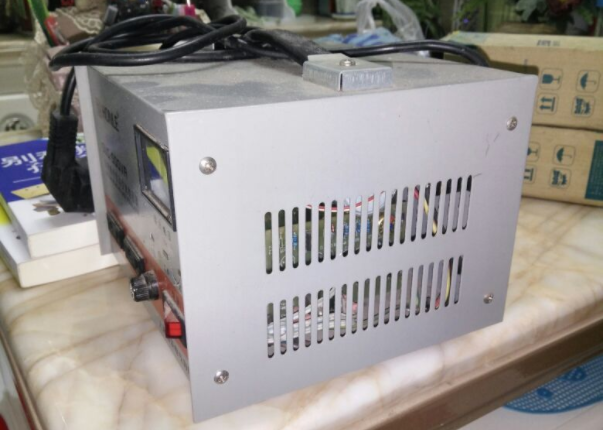

下圖為2000W的小型家用穩壓器，免接線，輸入接220V插座電源，輸出接電器即可，使用非常方便。

總結：穩壓器在電源電壓波動較大或用電器對電源電壓要求較高時，作用挺大的，經過穩壓能夠保持用電器穩定工作。穩壓器的接線方式也簡單，將穩壓器串入所需要穩壓的設備即可，也就是說電源先經過穩壓器然后再給設備供電。
