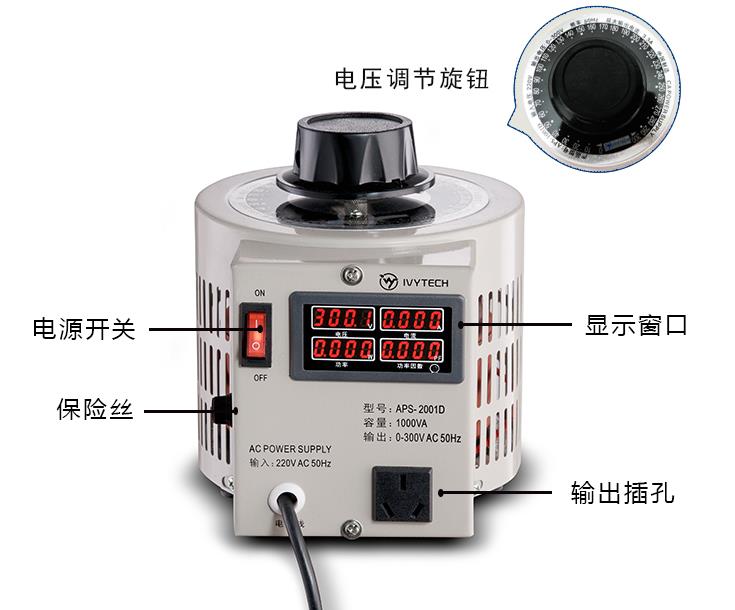

數顯220伏的小型調壓器

數顯220伏的小型調壓器

產品描述:

應用范圍    調壓                              品牌       力威科技

型 號          APS                              頻率特性    低頻50/60HZ

電源相數    單相      電動                 鐵心形狀    環型

冷卻形式    干式                              鐵心形式    環式

繞組形式    單繞組                          防潮方式    開放式

冷卻方式   風冷式                           外形結構    立式

電 壓 比  220V/0-300V 特殊電壓可以定做             效 率(η)      98%

額定功率   0.5KVA -100KVA                                  波   形     無附加波形失真

一，基本原理

調壓器就是匝數比連續可調的自耦變壓器,當調壓器電刷借助于手輪主軸和刷架的作用，沿線圈的磨光表面滑動時，就可連續地改變匝數比，從而使輸出電壓平滑 地從零調節到前高位
二，產品性能

工作頻率 50Hz/60Hz

效率 95%

波形失真 無附加失真

溫升 <60℃

抗電強度 2000V/min

絕緣電阻：單相>5MΩ  三相>2MΩ

三，主要結構
1，單元結構：0.5KVA、10KVA調壓器為調節器為調壓單元結構，一個上端面具有寬度的磨光表面的線圈
固定在工程的的底座上，接觸組的電刷在彈簧壓力下與線圈的磨光表面緊密接觸，轉動手輪帶動電刷在線圈磨光表面上滑動進行調壓，單元調壓器一般為臺式，外面有防護通風罩
2，單相組裝結構：單相大容量調壓器系由幾個相同規格的單元組裝而成，各單元的電刷接觸組裝在同一個主軸上，線圈輸入端并聯連接，輸出端連接平衡電抗器，以平衡單元間電流分布并抑制環流。
3，10KVA以上由兩個或者三個或三個以上相同規格的單元同軸組裝而成。
4，電刷結構：3KVA及以下單元調壓器，采用1～2塊石墨電刷和散熱良好的金屬架    4KVA及以上的單元調壓器，采用兩塊銅石墨復合電刷，電刷接觸組的壓板固定在線圈上端以限制其軸向位置，同時通過螺釘與主軸鎖緊,當需要拆修，調換主要軸或需要從調壓器底端伸出主軸時，只要松開螺釘，即可方便地進行。

四，適應范圍TDGC2、TDGC2J、 系列調壓器具有波形不失真、體積小、重量輕、效率高、使用方便、性能可靠、能長期運行等特點，達到調壓、控溫、調光、功率控制等目的，廣泛應用于化工，冶金儀表，機電制造，輕工業，科學實驗，公用設施，家用電器，控溫調速，調光，及功率控制等目的，是一種理想的交流調壓電源。

1  環境溫度：高氣溫+40℃，低氣溫-15

2、海拔高度：調壓器安裝地點海拔高度不超過1000米

3、空氣相對濕度：濕月的月平均相對濕度為90%，同時該月的平均氣溫為25℃

4、電源電壓波形：電源電壓波形為正弦波或近似于正弦波

5、安裝場所無嚴重影響調壓器絕緣的氣體、蒸氣、化學性沉積、粉塵、污垢及其它爆炸性和侵蝕性介質；
6、安裝場所應無嚴重的振動和顛簸；

7、戶內使用；

注意！-選型提示 本調壓器產品不能多只并聯使用

五，使用前的檢測和維護

1，新安裝或長期不用的調壓器，運行前必須用500伏兆歐表測量線圈對地的絕緣電阻， 其值不低于5兆歐時才可安全使用，否則應進行熱烘處理。熱烘處理方法一般可用帶電烘燥法或送入烘房烘燥，烘燥后應檢查各緊固件是否松動，如有松動應加以緊固

2，電源電壓應符合調壓器銘牌上的輸入電壓。

3，調壓器必須良好接地，以保證安全

4，使用時應經常注意輸出電流不超過額定值，如有短時負荷,不能超過表2的的規定，否 則易使調壓器壽命降低甚至燒毀

5，使用時應緩慢均勻地旋轉手柄，以免引起電刷損壞或產生火花

6，應經常檢查調壓器的使用情況，如發現電刷磨損過多、缺損，應及時調換同種規格的 電刷，并用零號砂紙墊 在電刷下面轉動手輪數次使電刷底面磨平，接觸良好，方可使用。調換的銅石墨復合電刷必須嚴格符合規格要求。

7，線圈與電刷接受的表面，應經常保持清潔，否則易引起打火花而燒壞線圈表面。如發    現線圈表面燒有黑色斑點可用棉紗沾酒精(90%) 擦拭，直至表面斑點除去為止

8，從電源接到調壓器，調壓器到負載的導線和導線端子接頭應接觸很好，并能通過調壓  器額定電流。

9，搬動調壓器時不得用手輪，而應用提手或將整個產品提起移動

10，調壓器需要橫裝在面板上,（僅限于單元調壓器結構）或立裝在其他底座上時可利用   調壓器底座的安裝孔加以固定。

11，調壓器應經常保持清潔不允許有水滴，油污等落入調壓器內部，調壓器應定時停電除 去內部積聚的塵埃。
