發布時間：2020-06-09
瀏覽：13302 次
1.產品介紹

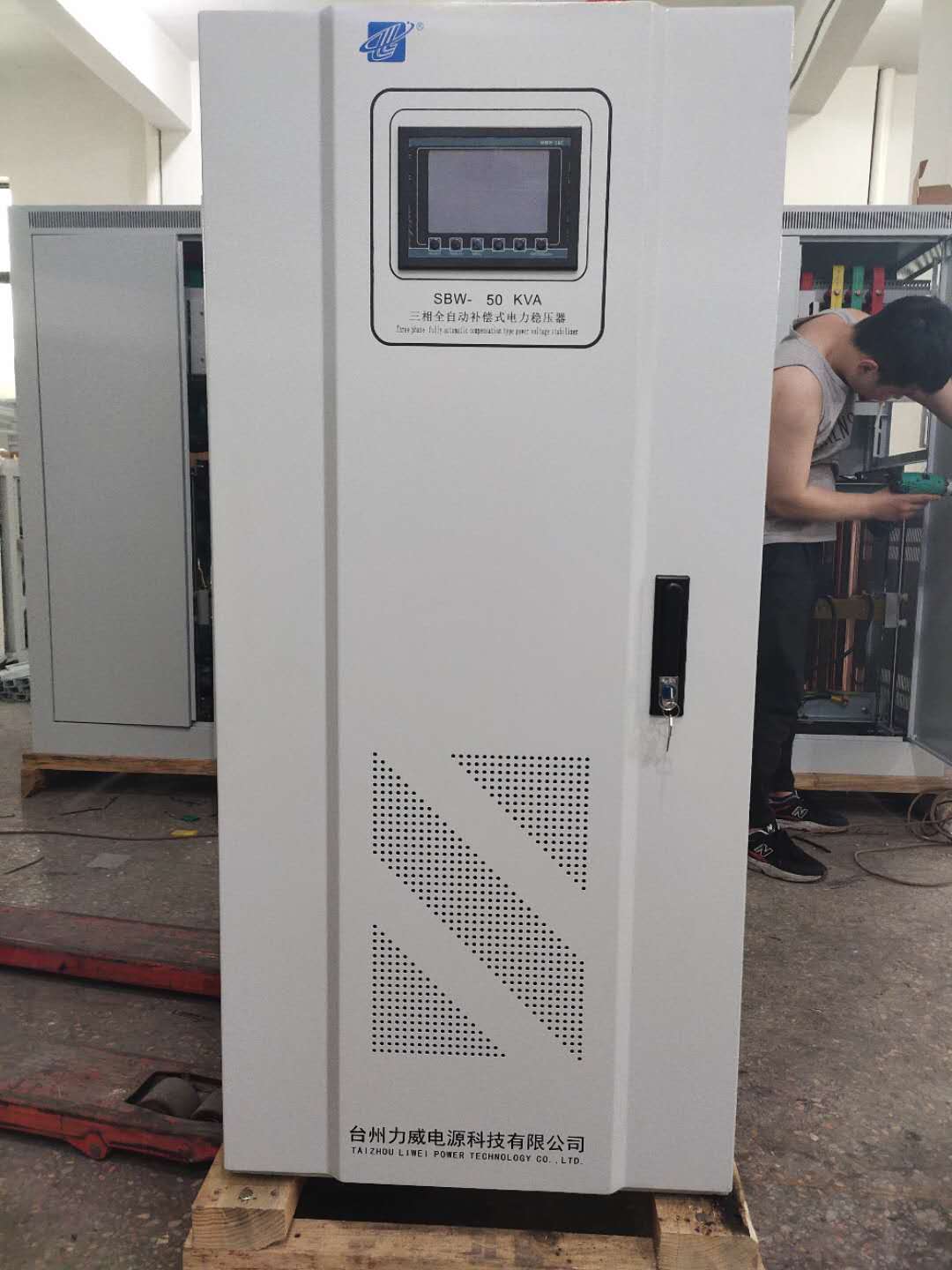

SBW2代系列智能補償式交流穩壓器是由接觸式調壓器及微電腦自動控制電路組成。對電壓信號進行真有效值取樣再控制伺服電機帶動電刷按所需方向移動進行無級調整，使輸出電壓調整到額定值而達到穩壓目的。性能指標完全符合Q/ZT 78標準。
該穩壓器具有外型美觀大方、自身功耗低、各種保護功能齊全、穩定可靠、輸出無波形失真的特點。可廣泛應用于工業生產、科學研究、醫療衛生、家用電器等電網電壓波動大或電網電壓季節變化大的地區，能給任意負載提供優質電源。符合標準：JB/T 10089、Q/ZT 78。
2.人機界面
SBW2代系列穩壓器采用大屏幕LCD液晶顯示，通過LCD液晶屏幕能直觀顯示輸入輸出電壓、電流、故障狀態、工作方式等參數。其穩壓精度、輸出電壓、工作方式等可通過面板設定，操作簡單。
3.技術指標
輸入 | 穩壓范圍 | 三相304V-456V,單相176V-264V |
頻率 | 47HZ-63HZ | |
輸 出 | 額定電壓 | 相電壓220V，線電壓380V （還可設定電壓，如：400V等） |
穩壓精度 | ±（1-5）%可選擇（常規設定為±2.5%） | |
響應時間 | 20ms | |
波形失真 | 不產生附加波形畸變（靜態） | |
效率 | ≥98% | |
三相不平衡度 | 三相電壓自動平(分調系列可線電壓平衡可相電壓平衡，統調系列可線電壓平衡) | |
延時輸出 | 先穩壓再輸出（保護設備不受沖擊） | |
護 保 | 過壓 | 輸出相電壓超過10%（245V），切斷輸出或不間斷轉向旁路并輸出故障電壓 |
欠壓 | 輸出相電壓低于10%（195V），切斷輸出或不間斷轉向旁路并輸出故障電壓 | |
相序（購前需提前說明） | 自動檢測相序（錯相，逆相，缺相）斷電并輸入故障原因 | |
過載 | 電子檢測，過載3分鐘內切斷輸出，或者轉市電并輸出過載電流 | |
過流 | 電子檢測和斷路器雙重保護 | |
短路 | 電子檢測和斷路器雙重保護 | |
指 | 電壓 | A、B、C、ΣABC三相分別具有真有效值LCD液晶顯示 |
電流 | A、B、C、ΣABC三相分別具有真有效值LCD液晶顯示 | |
工作狀態 | 自動穩壓狀態/手動穩壓狀態/分調模式（分調系列）/統調模式 | |
異常 | 缺相，錯相，逆相，過壓、欠壓、過載 | |
工作方式 | 具有自動穩壓和手動調壓兩種工作方式 | |
過載能力 | 5倍額定電流1秒鐘 | |
人機界面 | 智能化的人機界面操作面板，方便設定查詢各種參數 | |
通訊協議 | RS232，485協議標配 | |
4.性能特點
響應速度快 | 32位高速AD采集，每周波采集128點，單片機進行數字處理運算。 |
可設定多種調整方式 | 同調：當設定同調時，AD同時采集A、B、C三相電壓的真有效值進行平均計算，給出指令進行補償，可以有效提高三相電壓的不平衡度 |
分調：當設定分調時，三相電壓各自調整，保證三相電壓都在精度范圍內，特別適合單相負載 | |
測量技術先進 | 32位AD采集，單片機進行數字濾波及真有效值計算 |
控制精確無誤 | 大規模可編程邏輯器件與單片機的完美配合 |
人性化的界面 | 通過操作面板觸摸鍵可以設定各種指標（輸出電壓、穩壓精度、保護功能） |
輸出波形無失真 | 通過同頻、鎖相、正弦波疊加補償原理 |
抵抗諧波干擾 | 真有效值電壓檢測 |
負載范圍廣 | 阻性、容性、感性負載都能適應 |
緩起動抗沖擊 | 具有先穩壓再輸出功能 |
保護功能全 | 當出現過壓、欠壓時可在1秒內保護，并且具有完善的缺相、過載、短路保護及故障后聲光報警功能 |
電壓電流顯示 | ABC三相電壓、電流分別真有效值LCD液晶顯示 |
5.工作原理
SBW2代系列智能補償式交流穩壓器，采用微電腦（MCU+PLD+32位高速AD）智能檢測，輸出指令控制伺服電機的無級切換，通過變壓器同頻、鎖相、正弦波疊加補償的原理保持輸出電壓的穩定。極快的穩壓速度，極高的穩壓精度，三相電壓自動平衡！
6.通訊功能簡介
該產品具有標準的RS485接口（可轉換為RS232/CAN/RJ45），滿足MODBUS-RTU協議，方便遠程監控。
7.服務售后保障
◆ 免費保修12個月，終身維護。
◆ 在貨到用戶方后，根據工程具體情況，可提供調試開通服務，保證設備如期正常運行。
◆ 舉行不定期的電話回訪和現場回訪，及時了解設備運行情況，為用戶解決問題。
8.應用場合
各種數控加工中心、醫療設備、印刷機械設備、環境試驗設備、電子檢測設備、通訊設備等。
