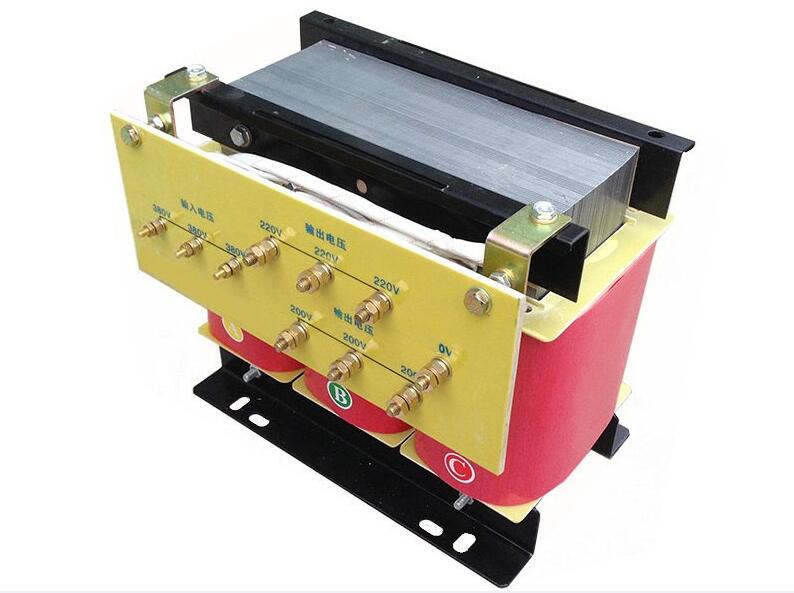

三相380v隔離變壓器

三相380v隔離變壓器屬于安全電源，一般用來給進口機床設備降壓380變220伏、380變200伏 使用，還可以起保護、防雷、濾波作用。 其次還有隔離變壓器的輸出端跟輸入端是完全“斷路”隔離的，這樣就有效的對變壓器的輸入端（電網供給的電源電壓）起到了一個良好的諧波過濾的作用，從而給用電設備提供了純凈的電源電壓。

三相380v隔離變壓器特性：（帶殼體圖片：http://www.m.gzxinxun.cn/show.asp?id=41 三相干式隔離變壓器）

1.      具有電壓變換功能（如：△/Yo或Yo/ △接法）

2.      有濾波抗干擾功能（如：可以去除三次諧波干擾功能。可以去除奇數次諧波干擾.）

三相380v隔離變壓器在交流電源輸入端的特點:

1.若電網三次諧波和干擾信號比較嚴重，采用隔離變壓器，可以去掉三次諧波和減少干擾信號。

2.采用隔離變壓器可以產生新的中性線，避免由于電網中性線不良造成設備運行不正常。

3.非線性負載引起的電流波形畸變（如三次諧波）可被隔離而不污染電網。

三相380v隔離變壓器在交流電源輸出端的特點：

1.防止非線性負載的電流畸變影響到交流電源的正常工作及對電網產生污染，起到凈化電網的作用。

2.在隔離變壓器輸入端采樣,使得非線性負載電流的畸變不影響取樣的準確性，得到能反應實際情況的控制信號。

使用方法：

1、短接變壓器的“輸入”與“輸出”接線端子，用兆歐表測試其與地線的絕緣電阻。1000V兆歐表測量時，阻值大于2M歐姆。

2、變壓器輸入、輸出電源線配線截面積應滿足其電流值大小的要求；按照2～2.5A/mm2電流密度配置為宜。

3、輸入、輸出三相電源線應按變壓器接線板母線顏色黃、綠、紅分別接A 相、B 相、C 相，△接法的變壓器輸入無 中性線，星形接法的變壓器輸入端中性零線接電網的零線，接地線與變壓器外殼相接（如變壓器有機箱應與箱體地線標志對應相連接）。檢查輸入輸出線，確認正確無誤。

4、先空載通電，觀察測試輸入輸出電壓是否符合要求。同時觀察機器內部是否有異響、打火、異味等非正常現象，若有異常,請立即斷開輸入電源。

5、當空載測試完成且正常后，方可接入負載。
