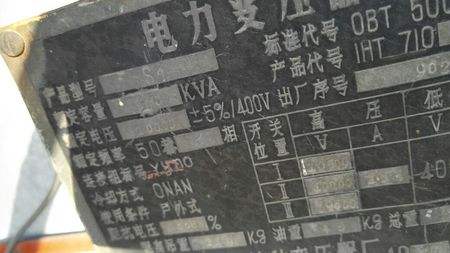

變壓器銘牌上的型號和參數含義由臺州力威電源科技有限公司提供，變壓器是發電廠和變電所的主要設備之一。變壓器的作用是多方面的不僅能升高電壓把電能送到用電地區，還能把電壓降低為各級使用電壓，以滿足用電的需要。那么您對變壓器銘牌上的型號和參數含義知道多少，一起來了解。
（1）變壓器型號
由兩部分組成，前一部分用漢語拼音字母表示三相變壓器的類別，結構特征和用途，后一部分用數字表示變壓器的容量和高壓繞組的電壓（KV）等級。
D 單相 S 三相 F 風冷式 W 水冷式 P 強迫油循環 O 自耦 Z 有載調壓 D 強迫油導向循環。
（2）額定容量Se：在額定工作條件下，變壓器輸出能力的保證值，單位為KVA。對雙繞組變壓器，是指每個繞組的容量；對三繞組變壓器，是指三個繞組中容量最大一個繞組的容量。
（3）額定電壓Ue：即變壓器各繞組在空載時額定分接頭上的電壓保證值，單位為KV。三相變壓器的額定電壓指的是線電壓。
（4）額定電流I1e和I2e：變壓器的額定容量除以各繞組的額定電壓所計算出來的線電流值，單位為A，即
單相變壓器 I1e=Se/U1e,I2e=Se/U2e
三相變壓器 I1e=Se/√3U1e,I2e=Se/√3U2e
（5）阻抗電壓UD*：阻抗電壓就是將變壓器一側繞組接成短路，當短路電流等于額定電流時在另一次側繞組上所加的電壓，并用額定電壓的百分數表示，即
UD*=UD/Ue*100%
UD*用絕對值表示的阻抗電壓，也稱短路電壓，它表示變壓器一、二次側繞組的電流為額定值時，在變壓器內部阻抗上所引起的總壓降。
（6）接線組別：它表示變壓器一、二次繞組的接線組合方式，即表示變壓器一、二次電壓或電流的相位關系。
對于三相變壓器，其一、二次側都有三個繞組，他們都可以接成星形或三角形，其中YN，d11聯接組主要應用在高壓輸電線路上。高壓側中性點可以直接接地或通過阻抗接地。此聯接組通常用在容量較大，電壓較高的變壓器上。
（7）空載電流Io：二次側開路，一次側加額定電壓時流入變壓器的電流稱空載電流，用額定電流的百分數來表示。
（8）空載損耗Po：二次繞組開路，一次側加額定電壓時流入變壓器所消耗的功率，稱為空載損耗。空載損耗主要是鐵芯的磁滯和渦流引起的，空載電流所引起的銅損可以忽略不計。
（9）短路損耗：二次繞組短路，一次繞組通以額定電流時變。
