發布時間：2019-09-17
瀏覽：13369 次

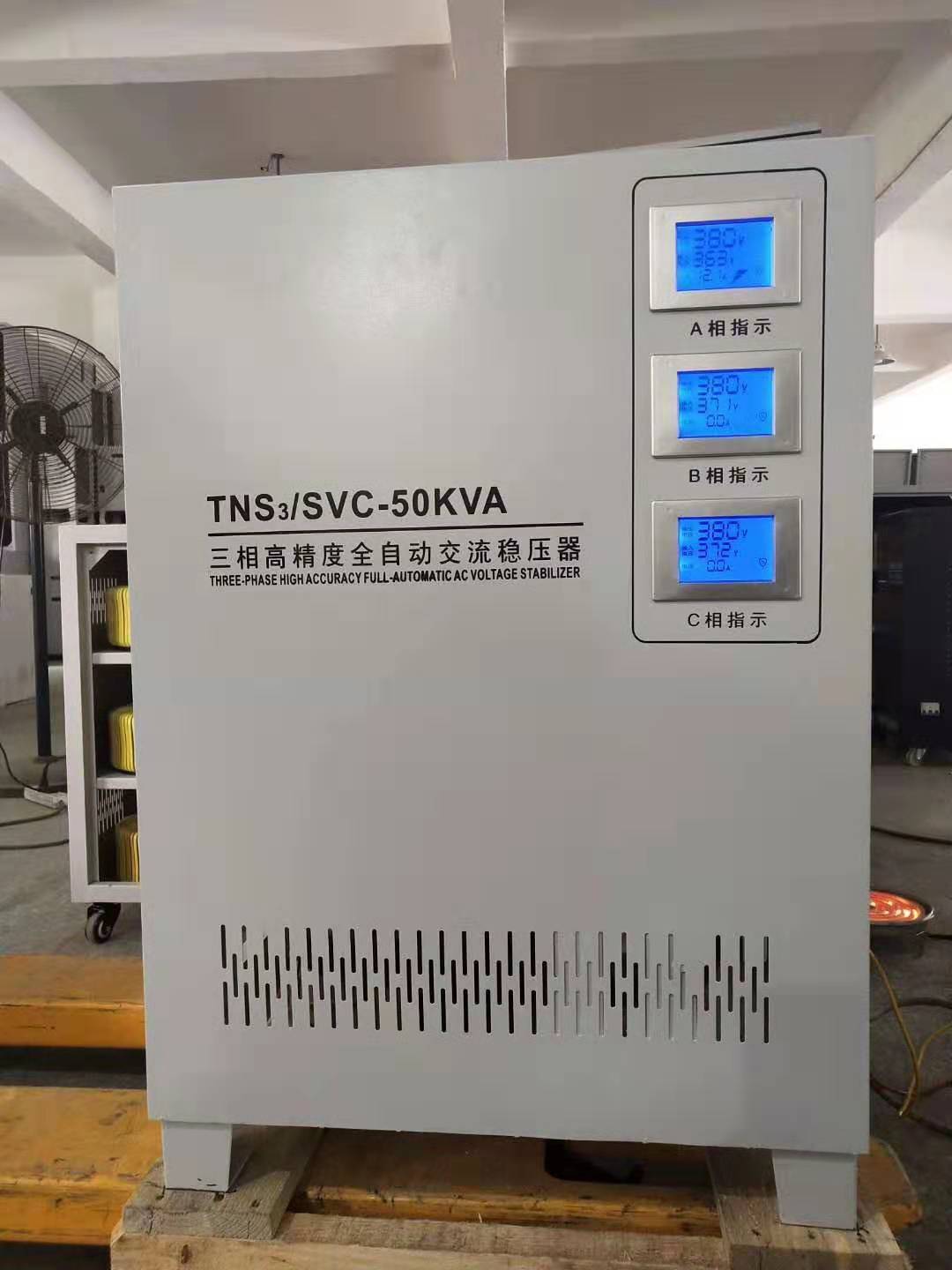

SVC系列單、三相高精度全自動交流穩壓器（穩壓電源），由接觸式自耦高壓器、伺服式電動機、自動控制電路等組 成，當電網電壓不穩定或負載變化時，自動采樣穩壓器控制電路發出信號驅動伺服電機，調整穩壓器自耦調壓器碳刷的 位置，使穩壓器輸出電壓調整到額定值并達到穩定狀態。
本系列穩壓器為普通型，有市電直通功能。該系列穩壓器產品品種多，規格全，外觀美等優點。具有波形不 失真，效率高，性能可靠，可長期運行等特點，本穩壓器設有短延時、過壓等保護功能，根據用戶的需要可增設長延時 與欠壓保護功能。本穩壓器可廣泛應用于任何用電場所，是一種理想的穩壓電源（穩壓器），確保您的用電設備正常運 行。
本穩壓器(穩壓電源)廣泛應用于工業、農業、交通、郵電、軍事、鐵路、科研文化等領域的大型機電設備、金屬加 工設備、生產流水線、建筑工程設備、電梯、醫療器械、刺繡輕紡設備、空調、廣播電視及家用電順、照明等需要穩壓 的場所。SBW、DBW系列穩壓器應在室內使用。
本穩壓器(穩壓電源)正常使用條件為：
●環境溫度：-15℃~40℃
●海拔高度：<1000m
●相對濕度：<90%
●無嚴重影響穩壓器絕緣的氣體，蒸汽、化學沉積、灰塵、污垢及其它爆炸和腐蝕性介質。
●安裝場所無嚴重振動或顛簸。
| 輸入電壓 | 160V-250V 三相277-430V（三相四線） | 調整時間 | <1秒(輸入電壓變化10%時) | |
| 輸出電壓 | 單相 220V與110V（0.5kVA-3kVA） 單相 220V（5kVA-30kVA） 三相 線電壓380V 相電壓220V | 環境溫度 | -10℃-+40℃ | |
| 溫 升 | <60℃ | |||
| 穩壓精度 | 相電壓220V±3% 110V±6% | 波形失真 | 無附加波形失真 | |
| 頻率 | 50Hz/60Hz | 負載功率因素 | 0.8 | |
| 過壓保護 | 246V±4V | 抗電強度 | 1500V/1min | |
| 絕緣電阻 | 單相>5MΩ 三相>2MΩ |
| 相數 | 型號規格 | 產品尺寸 | 包裝尺寸 | 臺裝 | 相數 | 型號規格 | 產品尺寸 | 包裝尺寸 | 臺裝 | |
| (kVA) | (深×寬×高) | (深×寬×高) | (kVA) | 深×寬×高 | (深×寬×高) | |||||
| (mm) | (mm) | (mm) | (mm) | |||||||
| 單相(臺式) | SVC-0.5 | 190×180×130 | 250×440×350 | 4 | 單相(立式) | SVC-5 | 300×240×430 | 310×290×480 | 1 | |
| SVC-1 | 220×210×160 | 280×500×400 | 4 | SVC-8 | 300×250×450 | 400×370×560 | 1 | |||
| SVC-1.5 | 220×210×160 | 280×500×400 | 4 | SVC-10 | 300×250×450 | 400×370×560 | 1 | |||
| SVC-2 | 270×240×200 | 340×300×500 | 2 | SVC-15 | 410×330×650 | 520×450×760 | 1 | |||
| SVC-3 | 300×220×250 | 620×380×350 | 2 | SVC-20 | 410×330×650 | 520×450×760 | 1 | |||
| SVC-5 | 470×240×190 | 540×320×270 | 1 | SVC-30 | 430×430×1020 | 660×560×1120 | 1 | |||
| SVC-8 | 580×270×240 | 690×400×370 | 1 | SVC-45 | 530×430×1020 | 660×560×1120 | 1 | |||
| SVC-10 | 580×270×240 | 690×400×370 | 1 | SVC-60 | 790×430×1360 | 900×650×140 | 1 | |||
| 三相 | SVC-1.5 | 400×360×170 | 520×480×280 | 1 | 三相 | SVC-20 | 430×510×910 | 640×550×1060 | 1 | |
| SVC-3 | 420×380×190 | 540×500×310 | 1 | SVC-30 | 430×510×910 | 640×550×1060 | 1 | |||
| SVC-4.5 | 420×380×190 | 540×500×310 | 1 | SVC-45 | 650×130×950 | 780×550×1100 | 1 | |||
| SVC-6 | 370×280×680 | 480×400×780 | 1 | SVC-60 | 650×430×950 | 780×5500×1100 | 1 | |||
| SVC-9 | 350×330×780 | 480×450×900 | 1 | |||||||
| SVC-15 | 430×380×730 | 550×510×900 | 1 |
1、 本系列穩壓器只能室內使用，請按照正常使用條件使用。
2、 本系列三相穩壓器輸入為三相四線制接線，在缺零的情況下不能正常使用，否則會導致穩壓器損壞。
3、 為保證穩壓器正常輸出電壓、電流，減少線路功率損耗，請合理選擇輸入、輸出導線截面積，一般選用銅芯 導線接5A/mm2計算，若選用鋁芯導線則按2.5A/mm2計算。
