變壓器型號及參數大全

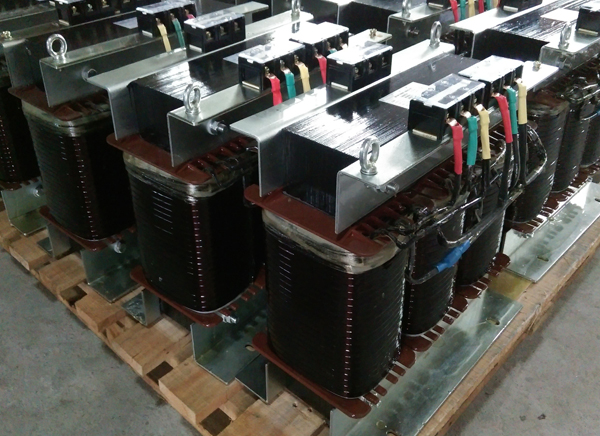

變壓器?bian?ya?qi在生活中很常見，小型變壓器家用電器上面也有用到，如電腦、冰箱、電視等等，它是利用電磁感應的原理來改變交流電壓的裝置，變壓器主要構件是初級線圈、次級線圈和鐵心(磁芯)。在電器設備和無線電路中，常用作升降電壓、匹配阻抗，安全隔離等。下面來看看變壓器型號及參數大全。

變壓器型號規格介紹

變壓器的型號規格其實有很多，不同規格的變壓器，它的含義也是不同的。我們常見的變壓器如干式變壓器，它的型號為“SCB10－1000KVA／10KV／0．4KV”，其中干式變壓器表示的含義為，S代表的是這種變壓器為三相變壓器，如果是將S換成D則表示此變壓器為單相。而C表示變壓的繞組為樹脂澆注成形固體，也就是干式變壓器。B表示箔式繞組，如果B用R代替則表示為纏繞式繞組，如果是L則表示為鋁繞組，如果是Z則表示為有載調壓，如果是銅則不標。10的表示是設計序號，也叫技術序號。1000KVA則表示此臺變壓器的額定容量(1000千伏安）。10KV的意思是一次額定電壓，0.4KV意思是二次額定電壓。

變壓器參數大全介紹

1、額定容量：表示在額定使用條件下變壓器的輸出能力，以視在功率的千伏安表示。對三相變壓器，額定容量表式三相容量之和。

變壓器的標準容量等級：5、10、20、30、50、75、100、135、180、240、320、420、560、750、1000、.......千伏安，而按GB1094-71規定，我國現采用的額定容量等級基本上是按倍數增加的，即所謂R10容量系列，具體容量等級：10、20、30、40、50、63、80、100、125、160、200、250、315、400、500、630、800、1000、1250、1600、......千伏安。

2、額定電壓：表示變壓器各繞組在空載時額定分接頭下的電壓值，以伏或千伏表示。在三相變壓器中，如無特別說明，額定電壓都是指線電壓。

變壓器的標準電壓等級：230、400、3000、3150、3300、6000、6300、6600、10000、13200、35000、60000、110000、220000、......伏。如低壓側為400/230伏，即線電壓為400伏、相電壓為230伏。

3、額定電流：表示變壓器各繞組在額定負載下的電流值，以安表示。在三相變壓器中，如無特別說明，都是指線電流。

4、連接組標號：表示變壓器各個相繞組的連接法和向量關系的符號。如Y/Y0-12、Y/-11標號中Y表示星型連接，表示三角形連接，Y0表示星型連接并有中點引出線。各標號中由左至右代表一、二次側繞組連接方式，數字代表二次側與一次側電壓的相角關系。

5、阻抗壓降百分比：表示變壓器通入額定電流時的阻抗壓降對額定電壓的百分比。

6、溫升：變壓器指定部位（一般指上層油溫）的溫度和變壓器周?chē)諝鉁囟戎睢?duì)變壓器上層油溫升的限值，僅是為保證變壓器油的長期使用而不致迅速老化變質所規定的值，不可直接作為運行中變壓器負載能力的依據。

按照變壓器的絕緣散熱介質來劃分，變壓器可以分為干式變壓器，油浸式變壓器，其中干式變壓器又可以分為：SCB環氧樹脂澆注干式變壓器和SGB10非包封H級絕緣干式變壓器。按照變壓器的鐵芯結構材質分，變壓器可以分為硅鋼疊片變壓器，硅鋼卷鐵芯變壓器，非晶合金鐵芯變壓器。按變壓器的設計節能序列分，變壓器有SJ、S7、S9、S11、S13、S15幾類。變壓器還可以安裝相數劃分，單相變壓器和三相變壓器。了解更多變壓器型號及參數請點擊：http://www.m.gzxinxun.cn/list.asp?classid=9 查閱。
