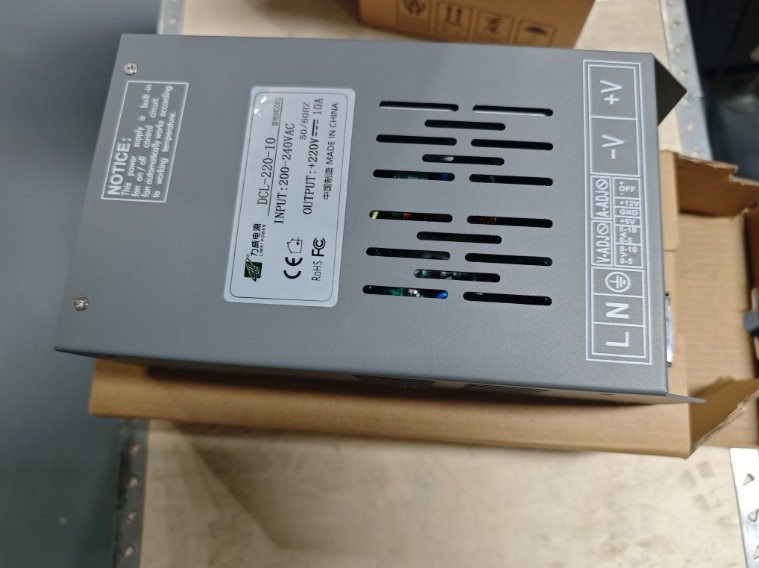

220V交流變直流220V電源技術全解析

220V交流變直流220V電源采用高頻PWM調制技術，實現220V±10%交流輸入到220V直流輸出的高效轉換。核心由EMI濾波模塊、全橋整流單元、Boost升壓電路及DSP控制系統組成，符合GB/T 14714-2022工業電源標準。

一、核心原理與技術實現

采用橋式整流+高頻PWM技術方案，通過以下4個關鍵環節實現高效轉換：

EMI濾波模塊：抑制電網諧波干擾（THD<5%）

全橋整流電路：使用GBJ2510等整流橋堆實現AC-DC初級轉換

Boost升壓電路：采用IR2110驅動IC將電壓穩定至220V DC

穩壓反饋系統：TL431+光耦構成閉環控制（精度±1%）

二、典型應用場景

工業自動化設備（PLC控制系統供電）

醫療影像設備（X光機高壓電源）

通信基站（-48V電源系統改造）

實驗室儀器（需純凈直流環境）

三、選型關鍵指標對比

參數經濟型工業級醫療級轉換效率85%-88%92%-95%≥90%紋波系數≤3%≤1%≤0.5%工作溫度-10℃~40℃-25℃~60℃0℃~50℃認證標準CCCCE+ULISO13485

四、常見故障排查指南

輸出電壓異常：檢查濾波電容容值（推薦使用105℃耐溫電容）

頻繁燒保險：測量整流二極管反向恢復時間（應≤50ns）

模塊嘯叫：優化變壓器浸漆工藝（真空浸漬最佳）

EMC測試失敗：增加共模電感（推薦TDK SLF7045系列）

五、2025年技術發展趨勢

第三代半導體應用（SiC MOSFET替代傳統IGBT）

數字電源管理（DSP實時控制）

智能并聯技術（N+1冗余架構）

物聯網遠程監控（4G/5G模塊集成）
