直流12V應用于很多場合，那么如何將220V交流電轉化成12V直流電，其實有很多種方法，可以用反激式、正激式、AD-DC、阻容降壓等方法實現，下面介紹幾種方法。將220V交流電轉換為12V直流電以下是幾種常見的220v變12v簡單的方法：
變壓器降壓方案。使用開關電源或充電器中的核心部件，包括變壓器、整流橋和降壓芯片。首先，交流電通過變壓器降壓，然后通過整流橋轉換為脈動直流電，最后通過降壓芯片和電容濾波得到穩定的12V直流電。
AC/DC方案。適用于小功率家用電器，如電飯煲、洗衣機等。這種方案的芯片如FSL336、LNK304、UCC28881等，可以實現將交流電轉換為直流電的功能。
RC阻容降壓。這種方法成本最低，電路最簡單，適用于小功率應用，如LED照明產品。通過電容和電阻的組合實現降壓，然后將整流后的電壓通過穩壓管得到穩定的12V輸出。
使用二極管整流。在沒有負載時，這種方法得到的輸出電壓不一定是恒定的12V，且沒有隔離。適用于功率要求不高的情況，如為IC供電或取樣測量電壓。
使用可控硅調壓。這種方法適用于電流要求較大，且對電源精度有一定要求的場合。通過可控硅和阻容元件實現調壓，可以輸出穩定的12V電壓。
在DIY過程中，需要注意安全，避免觸電。如果遇到問題，應先檢查電路連接，然后分別排查變壓器、電容、功率線和插頭的故障。

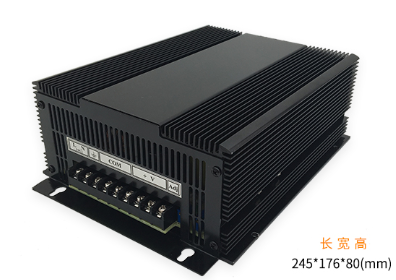

220v交流變直流12v的電源（力威常見規格：LW-350-12；功率15W-350W現貨）
交流220V通過變壓變為交流12V，再通過整流橋轉化為脈動直流，經過電解電容C1濾波后，接入LDO降壓芯片，上圖中使用的是7812方案，該芯片最大可輸出1.5A的電流，但是轉化效率比較低，需要加裝散熱片。也可以使用LM2596等轉化效率比較高的電源芯片。目前手機充電器和開關電源以變壓器方案居多，手機充電器使用的是高頻變壓器，大大減小了產品尺寸做的越來越小型化。
