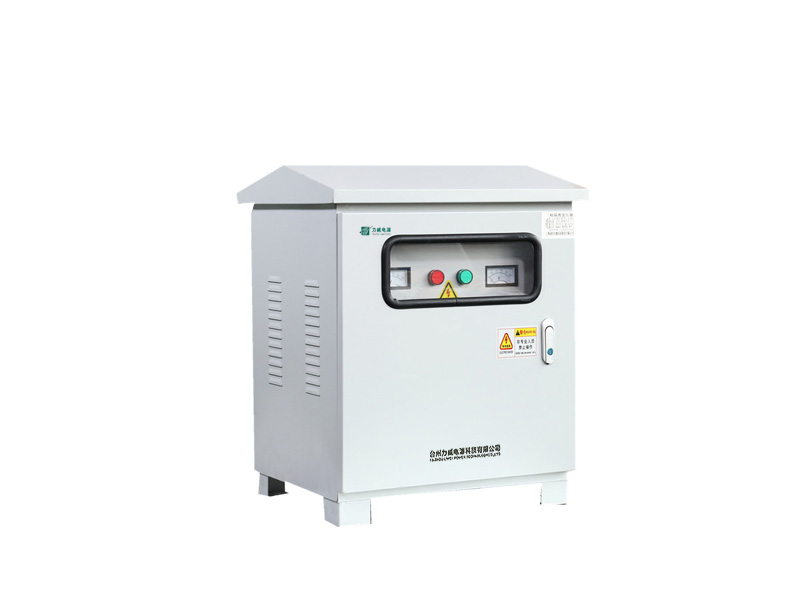

光伏發電逆變隔離變壓器是利用半導體界面的光生伏特效應而將光能直接轉變?yōu)殡娔艿囊环N技術。這種技術的關鍵元件是太陽能電池。太陽能電池經過串聯后進行封裝保護可形成大面積的太陽電池組件，再配合上功率控制器等部件就形成了光伏發電裝置。 光伏變壓器一般用來于太陽能逆變。因為光伏變壓器本身光電效率低，所以特別要求變壓器的效率高。 光伏并網逆變隔離變壓器網側接線dyn11,逆變時yd5，移相120度，光伏隔離變壓器可設置白天工作，晚上停止，降低空載損耗電能。 三相光伏變壓器參數供參考！
使用條件:工作環境溫度：-15~+50°C； 工作環境濕度：20~90%RH； 工作環境大氣壓力：860 hPa～1060 hPa； 儲藏/運輸溫度：-20°C～+55°C。
主要技術特征： 額定容量：5kva-1000KVA 輸入電壓：額定電壓270V或315V 輸入電流：按實際電壓 輸出電壓：額定電壓380V或400V 輸出電流：按實際電壓 聯接方式：Dyn11 效 率：≥98.5%； 頻 率：50Hz/60Hz 絕緣阻抗：25A小于500MΩ； 感應耐壓：125HZ/800V/ 60″ 絕緣等級：H級（耐溫180度） 噪 音：≤30dB )； 溫 升：≤允許溫升115K； 阻抗壓降：≤4%； 結 構：強迫風冷；待溫度控制器，根據客戶要求達到一定溫度風扇自動開啟。
防護等級：IP00 抗干擾方式：銅箔隔離，屏蔽接地； 波形失真：無附加波形失真； 電氣強度：工頻正弦電壓3000V歷時一分鐘無擊穿及閃絡現象； 絕緣電阻:（輸入、輸出對地）:測試電壓至少1000VDC，絕緣電阻大于1000MΩ； 過載能力：二倍的額定電流，維持一分鐘隔離變壓器的作用由于光伏發電的特殊性,光伏并網系統大規模的投入勢必會給電網的可靠性和穩定性帶來隱患,如:諧波、閃變、直流偏磁、過電壓等。
因此,有必要研究合適的方案來解決上述問題。一種簡單有效的方法是在電網和并網逆變器之間加入光伏隔離變壓器,起隔離逆變器和電網的作用。
